تركيب الشرفة
Xiamen Honor Energy Balcony Mounting China عبارة عن نظام تركيب كهروضوئي مثبت للشرفات والمدرجات والباحات. وهو يدعم الألواح ذات الإطارات مقاس 30-35 مم، ويوفر إمالة قابلة للتعديل بمقدار 15 درجة إلى 30 درجة، ويستخدم الألومنيوم AL6005-T5 والفولاذ المقاوم للصدأ SUS304. مصممة لأكثر من 20 عامًا من الخدمة مع ضمان لمدة 10 سنوات.
تقوم شركة Xiamen Honor Energy بتصنيع أنظمة ومكونات تركيب الطاقة الشمسية لبيئات تركيب الخلايا الكهروضوئية المختلفة، مع إدارة الجودة المدعومة بمعيار ISO 9001 ومتطلبات الامتثال للمنتج والسوق ذات الصلة.

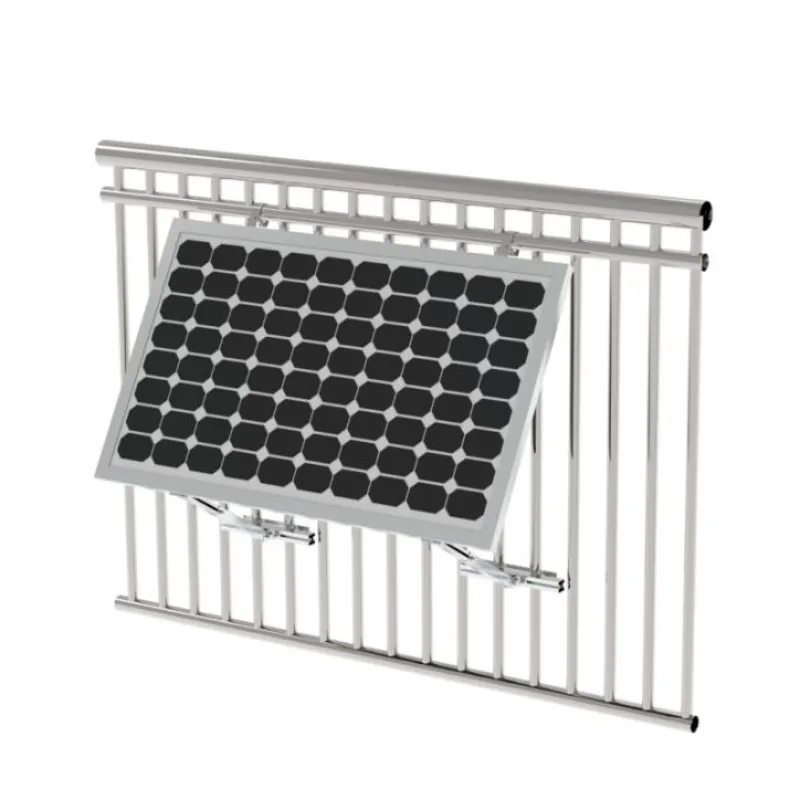

تم تصميم تركيب الشرفة للتركيبات الكهروضوئية حيث لا يكون هيكل التركيب التقليدي على السطح عمليًا. يقوم تكوين المشبك الخاص به بتوصيل هيكل تركيب اللوحة الشمسية بدرابزين الشرفة المتوافق، مما يتجنب الحاجة إلى الحفر في الدرابزين أثناء التثبيت.
هذا التكوين مناسب بشكل خاص لتركيبات الشرفات والتراس حيث تكون مساحة التركيب المتاحة محدودة أو يكون الحفر الدائم غير مرغوب فيه. يجب التأكد من ملاءمة التثبيت وفقًا لهيكل الدرابزين ومواصفات الوحدة الكهروضوئية وظروف الموقع والمتطلبات المحلية المعمول بها.
سمات
تركيب المشبك
يتم ربط هيكل التثبيت مباشرة بدرابزين الشرفة المتوافق دون الحاجة إلى الحفر في الدرابزين. وهذا يقلل من أعمال التعديل الهيكلي أثناء التثبيت ويوفر خيار التثبيت للشرفات حيث لا يتوفر تركيب السقف التقليدي أو غير مناسب.
تم تصميم النظام ليناسب أقطار الدرابزين التي تصل إلى 52 مم، وفقًا لشكل الدرابزين الفعلي وتكوين التركيب.
زاوية الميل قابلة للتعديل
يوفر نظام التثبيت نطاق إمالة قابل للتعديل من 15 درجة إلى 30 درجة. يمكن اختيار الزاوية وفقًا لاتجاه الشرفة وترتيب الوحدة والمساحة المتاحة وظروف التثبيت.
يسمح الهيكل القابل للتعديل أيضًا بتعديل موضع اللوحة عندما تتغير متطلبات التثبيت.
AL6005-T5 الألومنيوم والفولاذ المقاوم للصدأ SUS304
يستخدم هيكل التثبيت الرئيسي الألومنيوم AL6005-T5، في حين يتم استخدام الفولاذ المقاوم للصدأ SUS304 للمكونات والمثبتات المحددة.
يوفر هذا المزيج هيكل تركيب من الألومنيوم خفيف الوزن مع مكونات من الفولاذ المقاوم للصدأ تم اختيارها لتطبيقات التركيب الكهروضوئية الخارجية. المواد مناسبة للتعرض طويل الأمد للظروف الخارجية العادية، مع مراعاة الظروف البيئية لموقع التركيب.
متوافق مع الألواح الشمسية ذات الإطار 30-35 مم
تم تصميم Balcony Solar Mount للألواح الشمسية المؤطرة بسمك إطار 30-35 مم.
يعد سمك إطار اللوحة معلمة توافق مهمة، ولكن التوافق النهائي يجب أن يأخذ في الاعتبار أيضًا أبعاد الوحدة وملف تعريف الإطار والوزن وتكوين التثبيت. بالنسبة لتطبيقات المشاريع، يمكن لشركة Xiamen Honor Energy مراجعة أبعاد اللوحة والسور ذات الصلة قبل الإنتاج.
الاستخدام المدمج لمساحة الشرفة

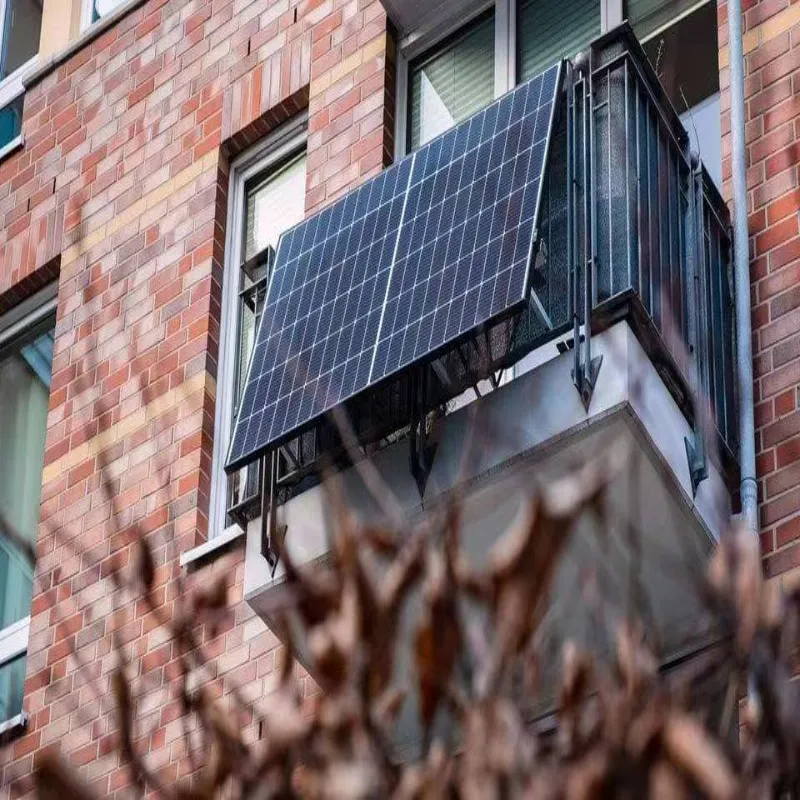

تم تصميم هيكل التثبيت حول درابزين الشرفة الحالي، مما يسمح بتثبيت الوحدات الكهروضوئية دون استخدام هيكل تركيب تقليدي على السطح.
وهذا يجعلها مناسبة للشرفات والمدرجات والباحات وغيرها من التطبيقات الكهروضوئية ذات المساحة المحدودة. يعتمد الترتيب النهائي للوحدة على طول الدرابزين المتوفر وتصميم الشرفة وأبعاد الوحدة والمتطلبات الهيكلية المطبقة.
عمر خدمة مصمم لأكثر من 20 عامًا
يتمتع Balcony Solar Mount بعمر خدمة مصمم لأكثر من 20 عامًا.
يجمع المنتج بين الألومنيوم AL6005-T5 والفولاذ المقاوم للصدأ SUS304 مع هيكل تركيب مصمم للتطبيقات الكهروضوئية الخارجية طويلة المدى. توفر شركة Xiamen Honor Energy ضمانًا لمدة 10 سنوات، وفقًا لشروط وأحكام الضمان المعمول بها.
المواصفات الفنية
| المعلمة | مواصفة |
|---|---|
| منتج | شرفة جبل للطاقة الشمسية |
| طريقة التركيب | المشبك على |
| المادة الرئيسية | AL6005-T5 الألومنيوم |
| الفولاذ المقاوم للصدأ | SUS304 |
| زاوية الميل قابلة للتعديل | 15 درجة – 30 درجة |
| الوحدة القابلة للتطبيق | الألواح الشمسية مؤطرة |
| سمك إطار الوحدة | 30-35 ملم |
| أقصى قطر حديدي | يصل إلى 52 ملم |
| طلب | شرفة، تراس، فناء، جدار |
| ضمان | 10 سنوات |
| عمر الخدمة المصمم | 20+ سنة |
| إدارة الجودة | ايزو 9001 |
| الامتثال / المعايير | المتطلبات المتعلقة بـ CE وJIS، حيثما ينطبق ذلك |
التعليمات:
س1: هل يتطلب هذا التركيب الحفر في درابزين الشرفة؟
لا. يستخدم جهاز Xiamen Honor Energy Balcony Solar Mount تكوينًا مثبتًا يتم تثبيته على درابزين الشرفة المتوافق دون الحفر في الدرابزين. يجب فحص هيكل الدرابزين ومتطلبات التثبيت المحلية قبل التثبيت.
Q2: ما هي الألواح الشمسية المتوافقة مع حامل الشرفة هذا؟
تم تصميم الحامل للألواح الشمسية المؤطرة بسمك إطار 30-35 مم. يجب أيضًا تأكيد التوافق النهائي استنادًا إلى أبعاد اللوحة وملف تعريف الإطار والوزن وتكوين التركيب.
س 3: ما هي أحجام الدرابزين المتوافقة مع نظام التركيب؟
يصل توافق الدرابزين المحدد إلى 52 مم. يعتمد التوافق الفعلي على ملف تعريف الدرابزين والهندسة ومساحة التثبيت المتاحة وتكوين المشبك.
س 4: ما هي زاوية الميل التي يمكن تعديلها؟
يوفر نظام التثبيت نطاق إمالة قابل للتعديل من 15 درجة إلى 30 درجة. تعتمد الزاوية المناسبة على اتجاه الشرفة وترتيب الألواح وظروف التظليل ومتطلبات الموقع.
س5: ما هي المواد المستخدمة في تركيب حامل الطاقة الشمسية؟
يستخدم هيكل التركيب الرئيسي الألمنيوم AL6005-T5 والفولاذ المقاوم للصدأ SUS304. يتم اختيار هذه المواد للمتطلبات الهيكلية والخارجية لنظام التركيب.
س 6: هل يمكنك التحقق من التوافق قبل الإنتاج؟
نعم. يمكن لـ Xiamen Honor Energy مراجعة مواصفات الوحدة الكهروضوئية ذات الصلة، وأبعاد إطار الوحدة، وأبعاد السور، ورسومات المشروع لتحديد ما إذا كان تكوين التركيب القياسي مناسبًا.
مراقبة المصنع والجودة
تقوم شركة Xiamen Honor Energy بتصنيع مكونات تركيب الطاقة الشمسية من خلال عمليات الإنتاج والفحص الخاضعة للرقابة والتي تغطي فحص المواد والتشكيل أو التصنيع والمعالجة السطحية والتجميع والتحقق النهائي.
تركز مراقبة الجودة على:
يساعد التحكم في المواد والأبعاد في الحفاظ على الاتساق بين مكونات التركيب وتكوين التثبيت الكهروضوئي المقصود.
بالنسبة لأوامر المشروع، يمكن مراجعة مواصفات المنتج ومتطلبات التثبيت وفقًا للوحدة النمطية والسور وشروط التثبيت المعمول بها.
تشمل خيارات التعبئة والتغليف تصدير المنصات الخشبية والمنصات الفولاذية، مع اختيار طريقة التغليف وفقًا لأبعاد المكونات والكميات ومتطلبات النقل.
الشهادات
تعمل شركة Xiamen Honor Energy بموجب نظام إدارة الجودة ISO 9001 لأنشطتها التصنيعية.
تتضمن متطلبات المنتج والسوق ذات الصلة ما يلي:
· نظام إدارة الجودة ISO 9001
· متطلبات الامتثال المتعلقة بـ CE
· المتطلبات المتعلقة بـ JIS، حيثما ينطبق ذلك
تعتمد وثائق الامتثال المعمول بها على تكوين المنتج وتطبيق التثبيت والسوق الوجهة.
