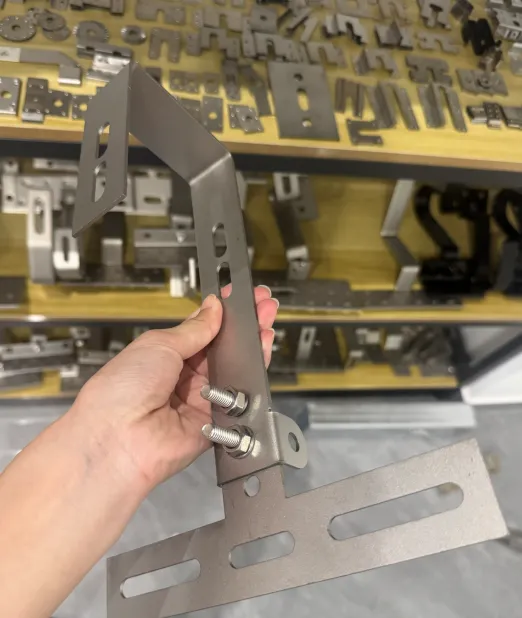

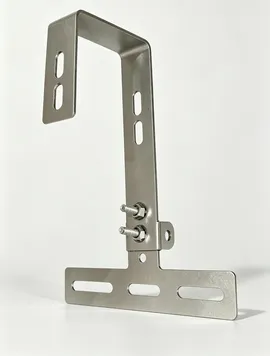

خطاف سقف للبلاط الشمسي قابل للتعديل بمسمار مزدوج

مادة

هذا النوع من خطاف سقف القرميد الشمسي من النوع T القابل للتعديل بمسمار مزدوج من الموردشيامن الشرف للطاقةيعتمد بدقة: الفولاذ المقاوم للصدأ SUS304؛

تتوفر أيضًا سبائك الألومنيوم المطلية بالمسحوق (النسخة المطلية بالمسحوق الرمادي الموضحة في الصورة).

الميزات الهيكلية

· مسامير القفل المزدوجة: قم بتأمين الذراع الرأسي وتمكين نطاق واسع من ضبط الزوايا، مما يتناسب تمامًا مع البلاط غير المنتظم مع اختلافات الارتفاع الكبيرة، مثل البلاط الإسباني، والبلاط على شكل S، والبلاط المزجج.

· الثقوب المشقوقة على الذراع الرأسي: تسمح بتعديل الارتفاع الرأسي.

· قاعدة على شكل حرف T مع فتحات طويلة: تدعم الضبط الأفقي الدقيق للربط القوي بعوارض السقف.

· العروة العلوية المنحنية: للتوصيل بقضبان التثبيت الشمسية.

الفرق عن خطاف البلاط العادي من النوع T

يأتي خطاف السقف المصنوع من البلاط الشمسي من النوع T القابل للتعديل والمزود بمسمار مزدوج مع قسم علوي منحني بزاوية، مما يوفر شوطًا أكبر لضبط الزاوية. إنه مصمم خصيصًا للأسطح ذات البلاط المنحني بعمق.

الميزة

·  قابلية التعديل في 3 اتجاهات (الارتفاع والموضع الأفقي ونطاق الزاوية الواسعة) تستوعب بلاط السقف غير المستوي والمنحنى بشدة مثل البلاط الإسباني والبلاط على شكل حرف S والبلاط المزجج

· تضمن مسامير القفل المزدوجة تثبيتًا ثابتًا للزاوية لأسطح المنازل القاسية وغير المنتظمة

· مصنوع من الفولاذ المقاوم للصدأ SUS304 عالي التحمل (الألومنيوم المطلي بالمسحوق اختياري)، بسمك 3-4 مم لتحمل عالي ومقاومة الرياح

·  الثقوب المشقوقة المطولة تقلل بشكل كبير من صعوبة التثبيت في الموقع

· ضمان لمدة 10 سنوات مع عمر خدمة يصل إلى 25 عامًا، وهو مثبت جيدًا لمشاريع الطاقة الشمسية في جنوب شرق آسيا

كيفية تركيب خطاف سقف البلاط الشمسي من النوع T القابل للتعديل بمسمار مزدوج

1. ضع نقطة التثبيت على عوارض السقف، ثم ارفع البلاط.

2. ثبت القاعدة على شكل حرف T على العوارض الخشبية. تسمح الفتحات الطويلة بتعديل أفقي دقيق.

3. قم بفك البراغي الموجودة على الذراع الرأسي، ثم قم بتحريك الخطاف لأعلى ولأسفل لضبط الارتفاع المناسب.

4. اضبط زاوية العروة العلوية المنحنية عن طريق فك مسامير القفل المزدوجة. قم بربط كلا المسمارين بقوة بمجرد حصولك على الزاوية الصحيحة.

5. قم بتركيب القضبان الشمسية على العروة العلوية باستخدام البراغي. تحقق مرة أخرى من المستوى.

6. قم بإعادة ضبط البلاط وإجراء معالجة مقاومة للماء عند نقطة الاختراق.

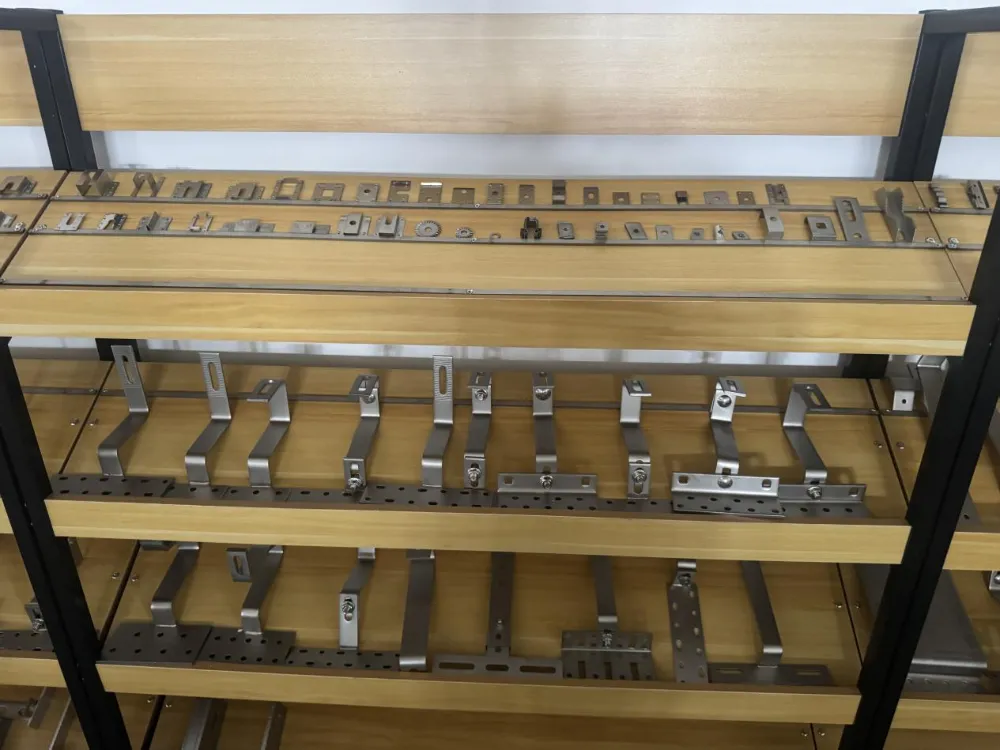

سلسلة خطاف السقف والبلاط الشمسي القابلة للتعديل

لدينا مجموعة واسعة من أقواس التثبيت القابلة للتعديل. لا تتردد في الاتصال بنا للحصول على أي استفسار.
