نظام تركيب شمسي صغير سريع التركيب

معيار المواد الخام المتميزة للخدمة الخارجية طويلة الأمد

كل قطعة من نظام تركيب الطاقة الشمسية Mini-Rail Quick-Install من الموردشيامن الشرف للطاقةيعتمد بشكل صارم على سبائك الألومنيوم 6005-T5 المستخدمة في مجال الطيران والفضاء كمظهر رئيسي لها، والتي تتلقى معالجة بأكسيد مزدوج مضاد للتآكل. تجلب هذه المعالجة السطحية على المستوى الصناعي مزايا عملية متعددة:

الهيكل والمواد

شكل الجسم الرئيسي: سبائك الألومنيوم 6005-T5 مع معالجة بأكسيد مضادة للتآكل. يتطابق أخدود السكك الحديدية على شكل حرف U تمامًا مع مشابك التثبيت السريع الموضحة في الصورة السابقة.

السحابات السفلية: مجهزة بمسامير ذاتية اللصق من الفولاذ المقاوم للصدأ وحشوات مطاطية مقاومة للماء EPDM. يمكن تثبيت الأقواس مباشرة على سطح البلاط الفولاذي الملون دون الإضرار بطبقة السقف الأصلية المقاومة للماء.

الأطوال القياسية المتاحة: 120 مم، 150 مم، إلخ. يتم دعم الأطوال ذات الحجم المخصص عند الطلب.

مزايا التصميم الرئيسية

1. هيكل خفيف الوزن وتكاليف أقل

تستهلك قضبان التوجيه التقليدية المصنوعة من الألومنيوم كاملة الحجم والتي يبلغ طولها 4 أمتار كمية كبيرة من الألومنيوم من المواد الخام وتجلب أحمال شحن ثقيلة. يعتمد نظام التركيب الشمسي سريع التثبيت Mini-Rail الخاص بنا على تصميم دعم أحادي النقطة. فهو يخفض استهلاك الألمنيوم بنسبة 60٪ تقريبًا.

2. التثبيت فائق السرعة في الموقع

يمكن لعامل واحد إنهاء أعمال التركيب على ارتفاعات عالية. ما عليك سوى قفل القضبان القصيرة بمسامير ذاتية التنصت. عند التعاون مع المشابك سريعة التحرير المتطابقة، يمكن تثبيت الألواح الشمسية مباشرة في أخدود السكة في مكانها، ولم يعد وضع البراغي الملولب مسبقًا ضروريًا. يمكن تعديل كل سكة قصيرة بشكل منفصل للتكيف مع منحدرات السقف وانحرافات التباعد بين المدادات.

3. حل تركيب السقف المقاوم للماء وغير المدمر

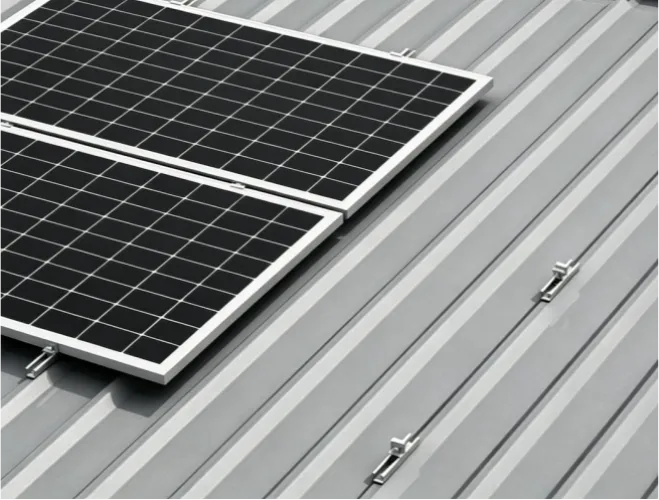

تغطي الحشية المطاطية السفلية كاملة الطول كل فتحة لولبية بالكامل لمنع تسرب مياه الأمطار من خلال الفتحات المحفورة. يناسب نظام التثبيت الشمسي سريع التثبيت Mini-Rail هذا أنواعًا متعددة من الأسطح المعدنية، بما في ذلك الأسطح ذات التماس الثابت والبلاط ذو القفل الزاوي والألواح الفولاذية الملونة شبه المنحرفة لمباني المصانع.

4. توافق واسع

تتميز السكة بأخدود فتح قياسي يبلغ 40 ملم. إنه يعمل مع المشابك الوسطى والمشابك النهائية للألواح الشمسية السائدة المتوفرة في السوق العالمية، ويناسب إطارات الوحدات الكهروضوئية التي يتراوح سمكها من 30 مم إلى 40 مم.

كيفية تثبيت نظام تركيب الطاقة الشمسية Mini-Rail Quick-Install

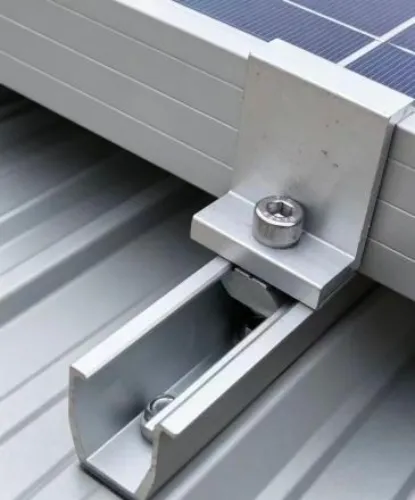

يعد تجميع السكة القصيرة الصغيرة على شكل حرف U أمرًا بسيطًا. قم بتثبيت البراغي ذاتية التنصت على السطح لتثبيت السكة، ثم قم بتحريك المشابك الوسطى أو المشابك الجانبية داخل السكة وقم بتثبيت الألواح الشمسية.

فحص العينة

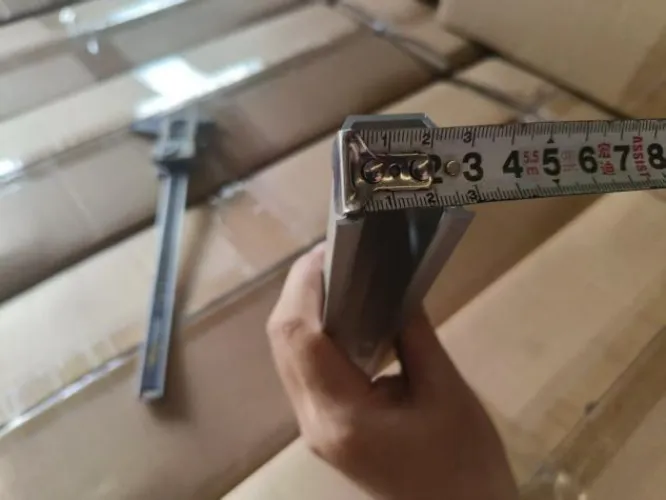

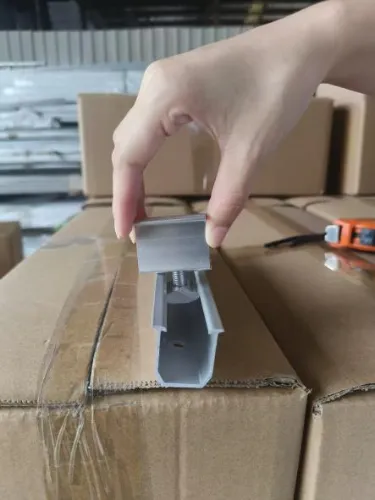

سنقوم بإجراء التجميع التجريبي للمنتجات قبل التسليم والتحقق من جميع الأبعاد بدقة.

ستزودك شركة Xiamen Honor Energy بالتوجيه المهني وعروض الأسعار الدقيقة والمنتجات ذات الجودة الموثوقة.
