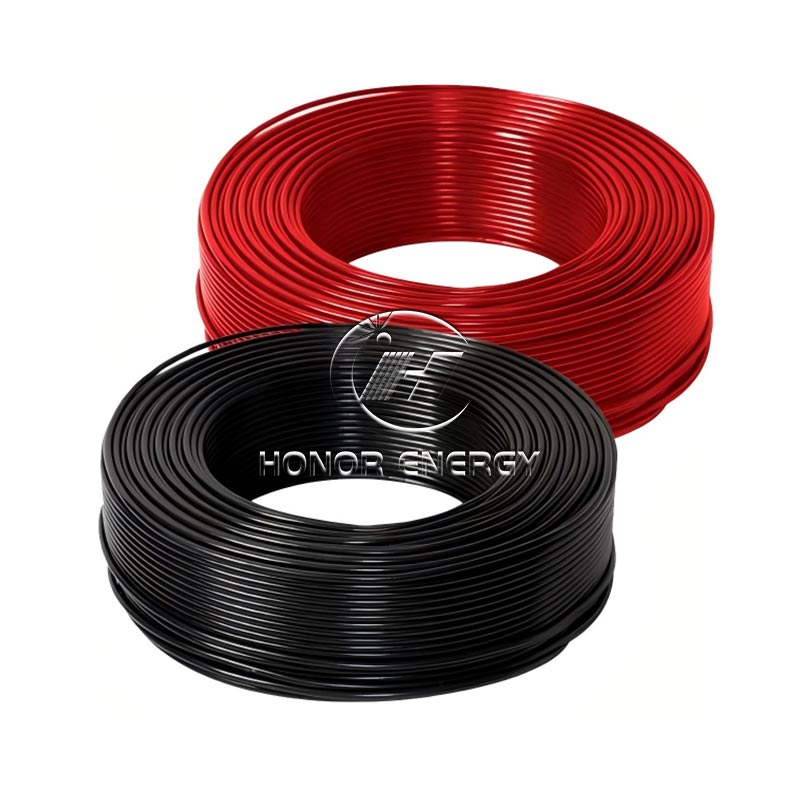

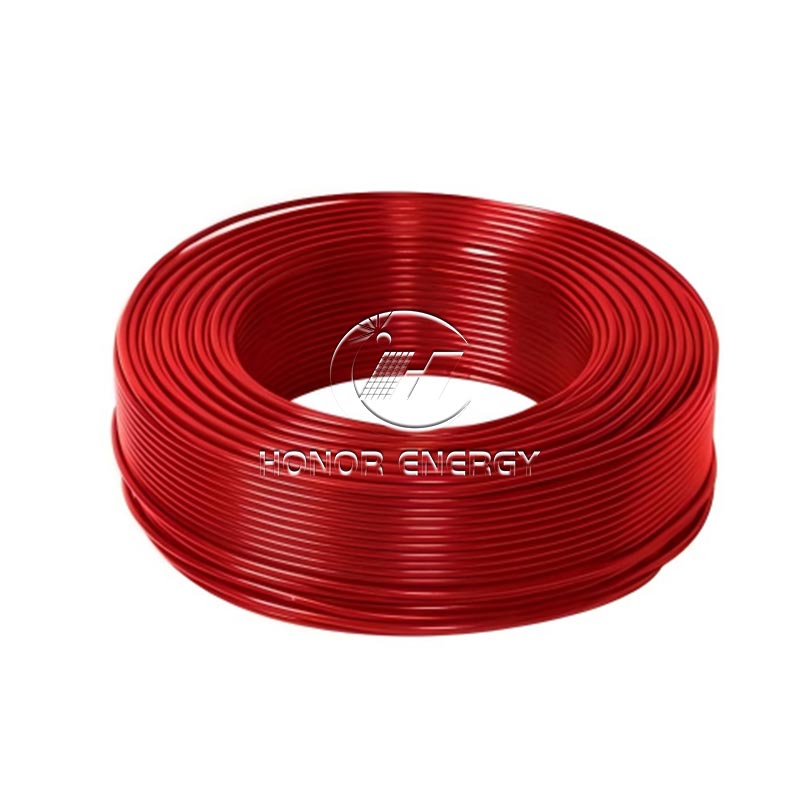

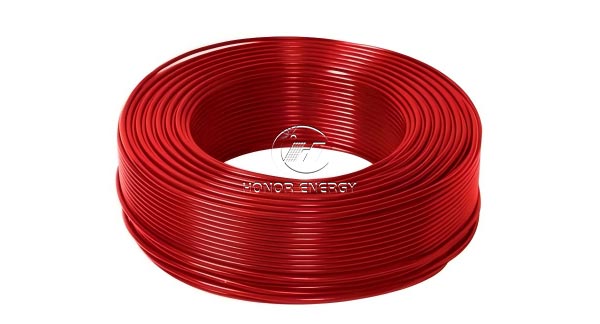

كابل الطاقة الشمسية

من الناحية الوظيفية، تتولى الكابلات الشمسية المهمة المهمة المتمثلة في نقل الطاقة في الأنظمة الكهروضوئية. من طرف إخراج وحدة اللوحة الكهروضوئية إلى العاكس ثم إلى توصيل المعدات مثل صندوق الموحد، من الضروري تحقيق نقل طاقة منخفض الخسارة لضمان عدم تأثر كفاءة توليد الطاقة بأداء الأسلاك.

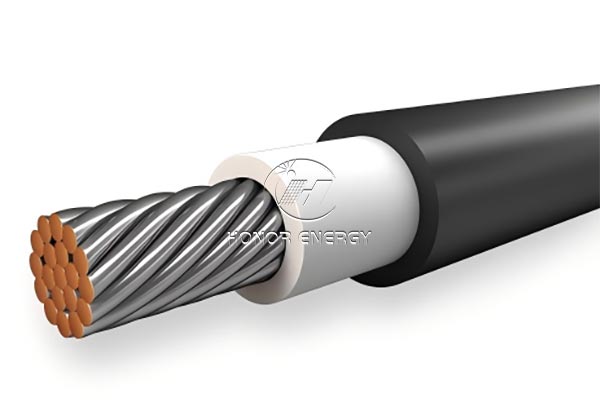

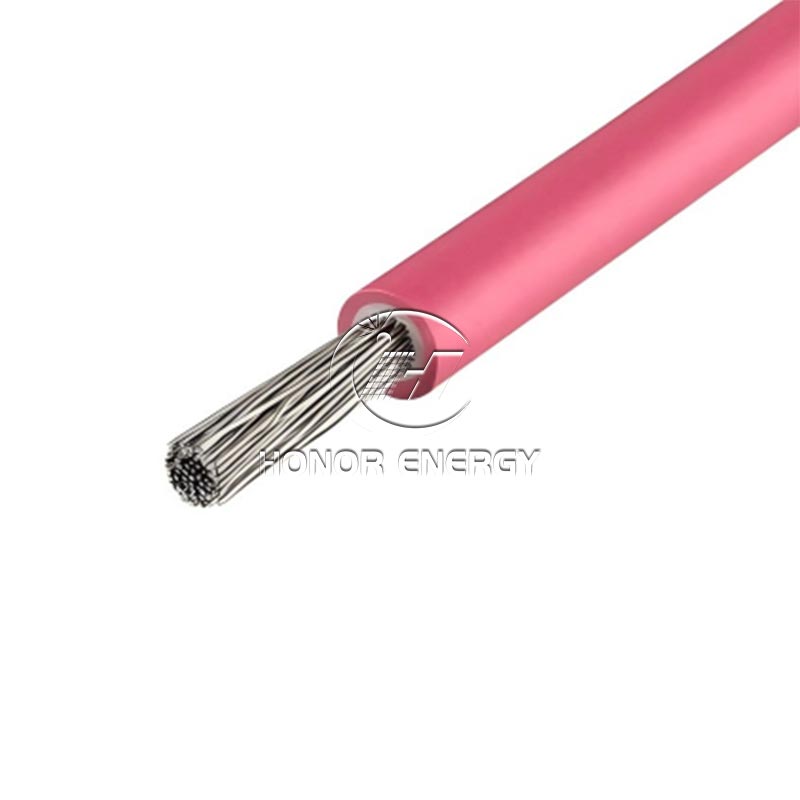

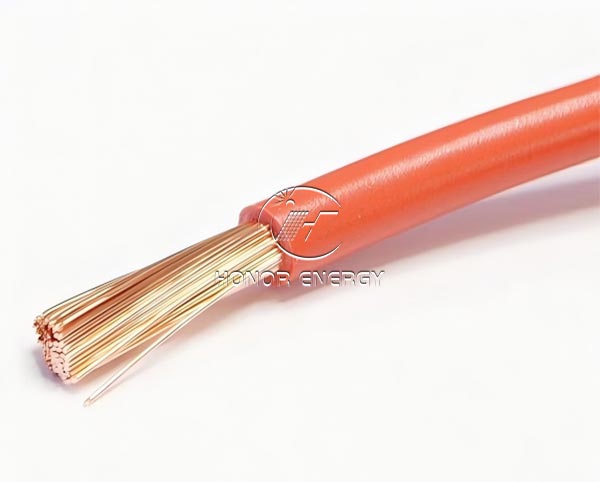

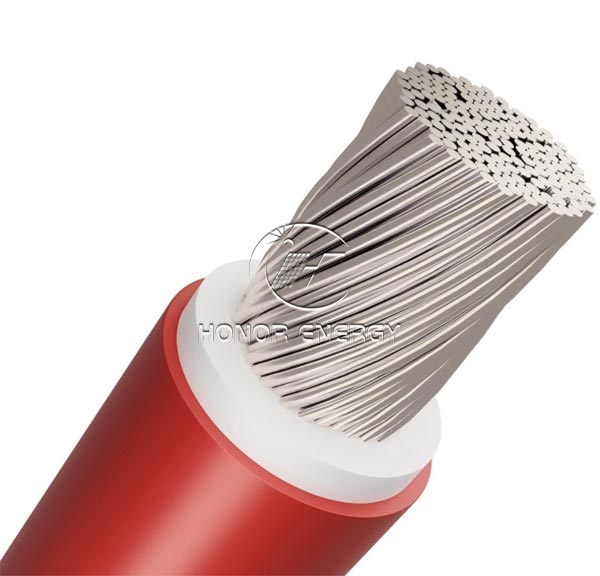

تحتوي الكابلات الكهروضوئية على طبقات حماية متعددة. معظم الأسلاك الداخلية مصنوعة من النحاس عالي النقاء أو النحاس المعلب، وهي جيدة جدًا في نقل الكهرباء. العزل والغطاء الخارجي؟ إنهم يستخدمون مواد صلبة يمكنها تحمل الطقس السيئ، مثل البولي إيثيلين المتشابك. يمكن لهذه المواد أن تتحمل أشعة الشمس المباشرة والرياح والمطر، وبالتالي فإن الكابلات تدوم لفترة طويلة.

من حيث الأداء، فهو متوافق مع البيئات القاسية. يمكن أن يعمل بثبات ضمن نطاق درجة الحرارة من -40 درجة مئوية إلى 90 درجة مئوية، مع أداء مضاد للأشعة فوق البنفسجية لأكثر من 20 عامًا. يمكنه الوقوف في وجه الأوزون، والتعامل مع الأحماض والقلويات أيضًا. وهذا يعني أنها تعمل في جميع أنواع الأماكن، مثل الصحاري أو بالقرب من الساحل.

المزايا تكمن في السلامة والمتانة. لقد اجتاز اختبارات صارمة لمقاومة الطقس، وليس عرضة للهشاشة في درجات الحرارة المنخفضة، ولا يفقد العزل في درجات الحرارة المرتفعة، وله قدرة معينة على مقاومة الصدمات الميكانيكية. إنه سهل التركيب وهو سلك رئيسي للتشغيل المستقر على المدى الطويل للأنظمة الكهروضوئية.

ميزة

1. مقاومة فائقة للطقس ومتينة: مناسبة للاختلافات الشديدة في درجات الحرارة من -40 درجة مئوية إلى 90 درجة مئوية، ومقاومة للشيخوخة فوق البنفسجية لمدة تصل إلى 25 عامًا، ولا تتشقق أو تصلب في الهواء الطلق.
2. نفايات منخفضة، وكفاءة عالية: تعمل الموصلات النحاسية عالية النقاء الخالية من الأكسجين على تقليل فقدان النقل بنسبة تزيد عن 5% مقارنة بالكابلات العادية.
3. مرنة وسهلة التركيب: تحافظ على مرونة جيدة في درجات الحرارة المنخفضة، ومقاومة للصدمات الميكانيكية، وأكثر ملاءمة للتثبيت في السيناريوهات المعقدة.

4. يعمل بشكل جيد مع جميع أنواع الألواح الشمسية والمحولات. ويستمر في العمل بثبات، سواء كان ذلك في الصحراء أو على الساحل.

دليل التثبيت

1.اختر الكابل المناسب: اعتمادًا على حجم نظام الطاقة الشمسية وما يتطلبه، فأنت بحاجة إلى كابل يمكنه حمل تيار كافٍ، والتعامل مع الطقس، ومقاومة الأشعة فوق البنفسجية، والمزيد. أيضًا، يجب أن يتوافق جهده المقنن مع احتياجات جهد تشغيل النظام.

2. عند إعداد كابلات الطاقة الشمسية الكهروضوئية، اجعل الأسلاك قصيرة قدر الإمكان. لا تقم بتشغيلها في أماكن شديدة الحرارة أو رطبة أو يسهل إتلافها. يجب ألا تتقاطع مسارات الكابلات أو تنضغط أو تلتوي. عندما يتعين عليك ثنيها، اترك مساحة كافية للمنحنى. لنأخذ على سبيل المثال الكابلات المعزولة بالبلاستيك، فعند ثنيها، يجب أن يكون المنحنى أكبر بعشر مرات على الأقل من العرض الخارجي للكابل.

3. قم بتثبيت الكابلات بشكل صحيح: استخدم المشابك أو أدوات التثبيت لتثبيت الكابلات الشمسية على الأقواس أو الجدران. عند تشغيلها بشكل مستقيم لأعلى ولأسفل في حوامل الكابلات، تأكد من تأمين بداية ونهاية كابلات الطاقة، بالإضافة إلى جانبي أي انحناءات أو توصيلات.

4. تأكد من إحكام التوصيلات: اكتشف مقدار تجريد السلك بناءً على حجم الكتلة الطرفية. ادفع السلك بالكامل داخل الكتلة، ثم استخدم كماشة العقص للضغط عليه بإحكام - وهذا يحافظ على صلابة الاتصال. إذا كانت الوصلة بحاجة إلى أن تظل جافة، فقم بتغليفها بشريط مقاوم للماء أو استخدم وصلة مقاومة للماء لإغلاقها.

5. إجراء اختبارات العزل: بعد الانتهاء من التركيب، يجب إجراء اختبارات العزل على الكابلات الكهروضوئية للتأكد من أن أداء العزل الخاص بها يتوافق مع المتطلبات.
