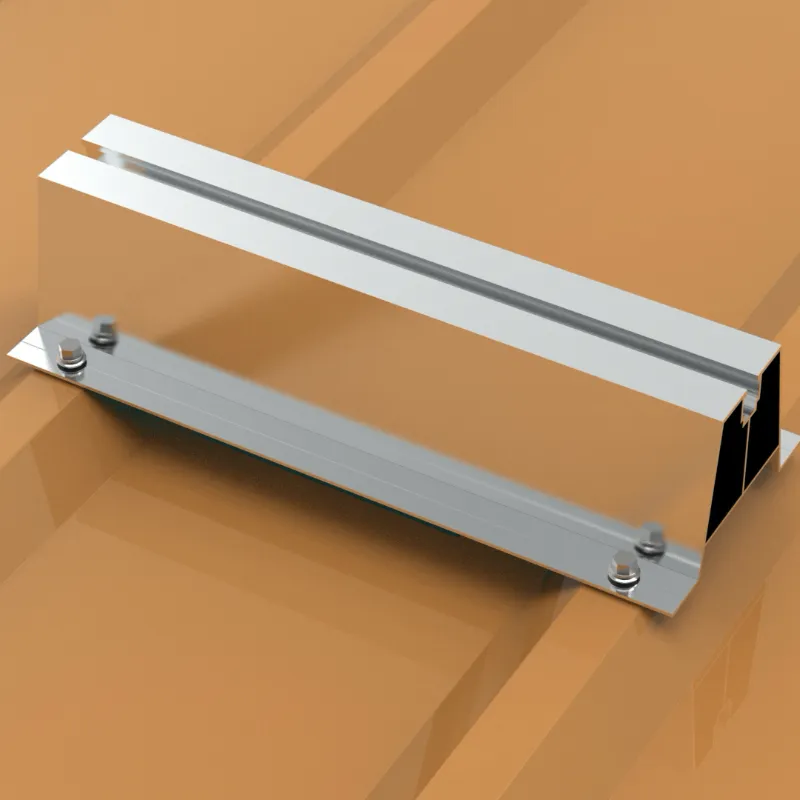

U70 الألومنيوم السكك الحديدية المتصاعدة للطاقة الشمسية

قضبان تركيب الطاقة الشمسية المصنوعة من الألومنيوم U70 التابعة لشركة Xiamen Honor Energy للمشتريات بالجملة. إنه يوفر أداءً موثوقًا به في بيئات رش الملح الساحلية والمناطق الممطرة والمناطق ذات درجات الحرارة المرتفعة والمواقع المعرضة للصقيع. ومع ذلك، فهو غير مناسب للمواقع التي تعاني من تآكل كيميائي شديد ما لم يتم تطبيق معالجة وقائية إضافية. وبصرف النظر عن طراز U70، فإننا نوفر أيضًا متغيرات بديلة، بما في ذلك U30 وU50. علاوة على ذلك، نحن قادرون على تقديم توصيات فنية احترافية بناءً على الظروف الواقعية في الموقع.

مواصفات المنتج

المزايا

يقلل تصميم القضبان الصغيرة الفعال من حيث التكلفة من استهلاك الألومنيوم وحمل السقف.

التثبيت السريع في الموقع يوفر تكاليف العمالة للمشاريع التجارية الكبيرة على الأسطح.

مناسب تمامًا للأسطح المعدنية شبه المنحرفة/المموجة، مع حشوات EPDM المقاومة للماء.

سبائك ألومنيوم 6005 T5 عالية القوة، أداء جيد في حمل الرياح والثلوج.

فتحة T عالمية، متوافقة مع معظم المشابك الكهروضوئية ووحدات الطاقة الشمسية.

ملف تعريف قصير الطول، مناسب للتعبئة والنقل، أقل خطر للتشوه.

كيفية تركيب سكة تركيب الطاقة الشمسية المصنوعة من الألومنيوم U70

الخطوة 1: حدد موقع المدادات أسفل السقف المعدني وحدد مواضع الحفر. يجب أن يتم تثبيت البراغي على المدادات، وليس فقط على لوح السقف.

الخطوة 2: ضع سكة ​​U70 في الموضع المحدد. قم بتثبيت مدادة السقف بمسامير ذاتية الحفر مع حشوات مقاومة للماء من EPDM. تشديد إلى عزم الدوران المطلوب.

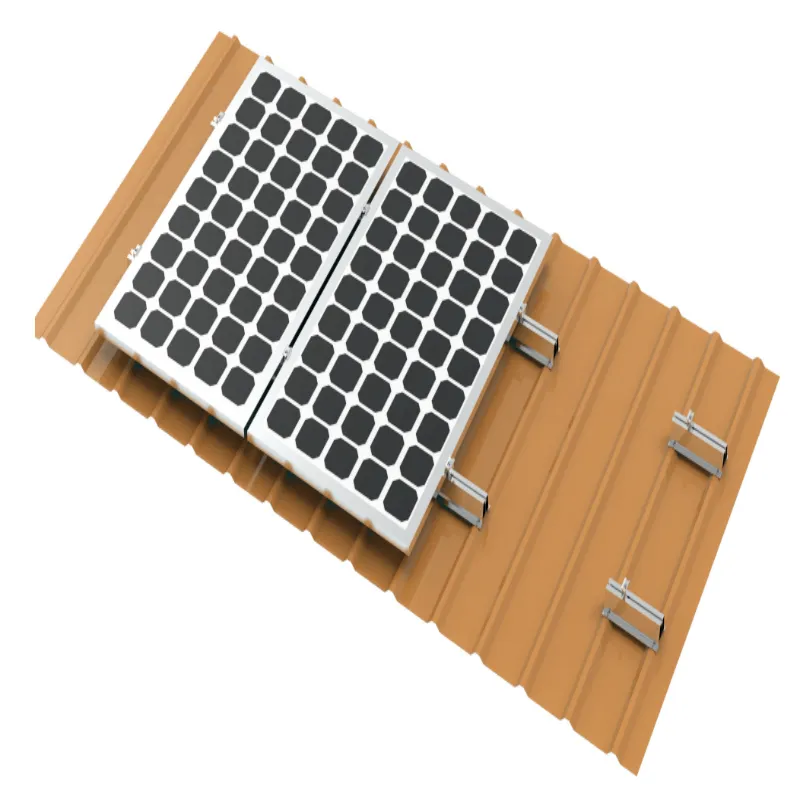

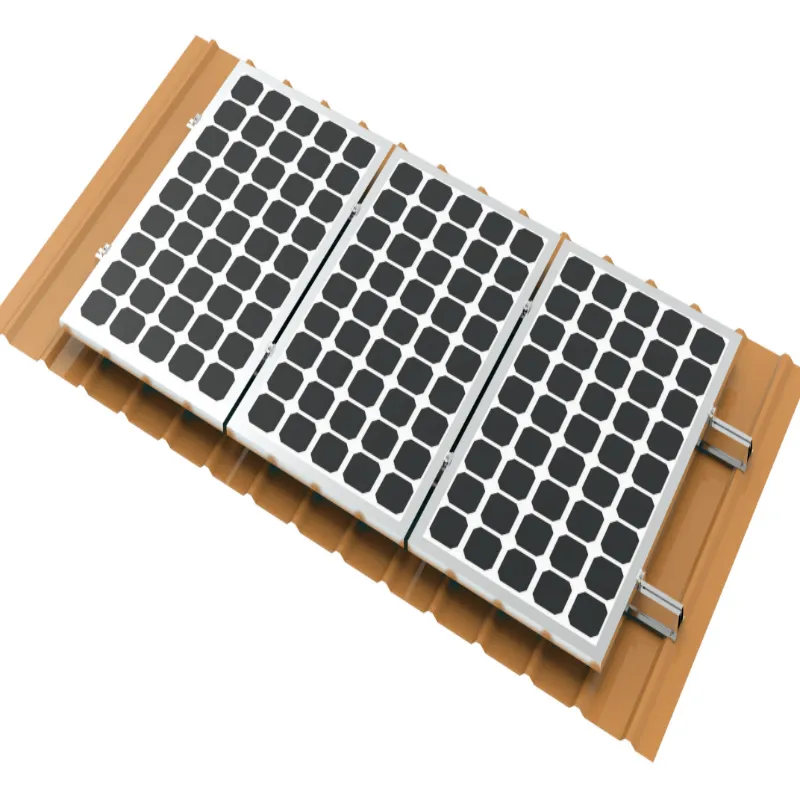

الخطوة 3: قم بترتيب قضبان U70 المتعددة وفقًا لأبعاد وحدة الطاقة الشمسية. تأكد من أن كل ركن من أركان الوحدة مدعوم بالسكك الحديدية. وضع الوحدات الكهروضوئية على الجزء العلوي من القضبان U70.

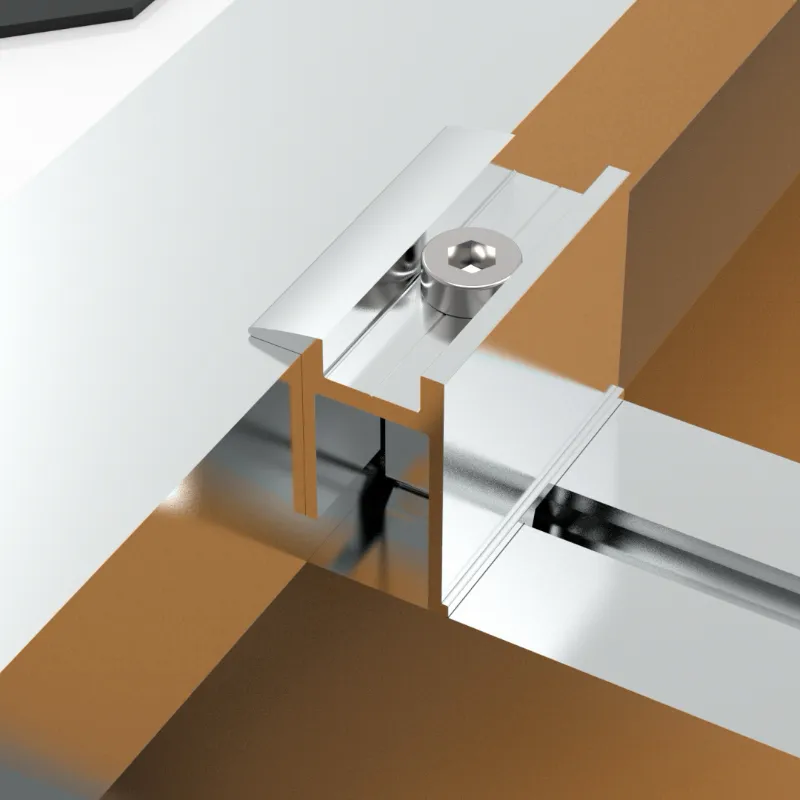

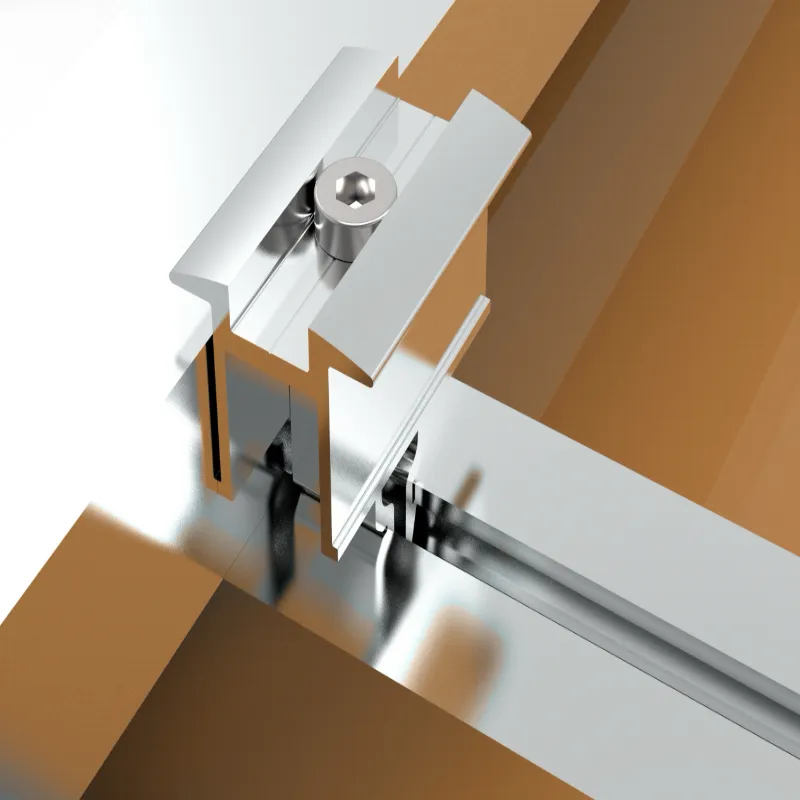

الخطوة 4: قم بتثبيت المشابك الطرفية سريعة التثبيت والمشابك المتوسطة، ثم قم بإحكام ربطها بعزم الدوران المحدد لتثبيت إطارات الوحدة بقوة.

الخطوة 5: التحقق مرة أخرى من سلامة جميع عزم الدوران اللولبي والحشية؛ اكتمل التثبيت.

الشهادة

يتم تصنيع سكك الألواح الشمسية المصنوعة من الألومنيوم U70 وفقًا لإدارة الجودة وتم اعتمادها وفقًا لمعيار ISO9001.

السفينة خارج.

نظرًا للطول القصير للقضبان الصغيرة من النوع U، يتم تعبئتها في علب كرتونية وتثبيتها على منصات خشبية للحفاظ على البضائع نظيفة ومنع التشوه أثناء النقل.

التعليمات

Q1: ما هو نوع السقف المناسب لهذا السكة الصغيرة على شكل حرف U؟

ج: إنه مصمم بشكل أساسي للأسطح المعدنية شبه المنحرفة والمموجة. يجب تثبيت البراغي على مدادات السقف. غير مناسب للألواح الرقيقة التي لا تحتوي على مدادات أو أسطح خرسانية مسطحة.

Q2: ما هي المواد والسطح الذي تعتمده السكة؟

ج: سبائك الألومنيوم 6005 T5 مع معالجة سطحية مؤكسدة، وتتميز بمقاومة جيدة للتآكل للاستخدام الخارجي على المدى الطويل.

س3: ما هي فترة الضمان؟

ج: ضمان مادي لمدة 10 سنوات للقضبان. باستثناء الأضرار الناجمة عن التثبيت والأضرار التي من صنع الإنسان.

س 4: هل اللحام مطلوب أثناء التثبيت؟

ج: لا حاجة للحام على الإطلاق. قم بتأمين القضبان بمسامير ذاتية الحفر وربط الوحدات الكهروضوئية بمسامير على شكل حرف T ومشابك. جميع التوصيلات مثبتة بمسامير.

س 5: هل يجب ربط القضبان للتمديد؟

ج: موصلات لصق غير مطلوبة. كقضبان صغيرة ذات مقطع قصير، يجب وضعها تحت كل زاوية من وحدات الطاقة الشمسية مباشرة.

س 6: ما هي طريقة التعبئة؟ ج: يتم تعبئة القضبان في علب كرتون ويتم تثبيتها على منصات خشبية للحفاظ على نظافتها وتجنب التشوه أثناء النقل.

س7: ما هي وحدات الطاقة الشمسية الكهروضوئية المتوافقة؟

ج: متوافق مع معظم الوحدات الكهروضوئية السائدة بارتفاع إطار يتراوح بين 30 و45 مم، ويتوافق مع المشابك الوسطى والمشابك الطرفية المقابلة.

س 8: هل أداء حمل الرياح موثوق به؟

ج: يعتمد أداء حمل الرياح على تصميم المدادة ومواضع البراغي. يجب تثبيت البراغي على المدادات الفولاذية وليس فقط على صفائح السقف. يتم البناء وفقًا للمسافات المصممة لتلبية متطلبات أحمال الرياح المحلية.

س9: هل يمكنك قطع القضبان للأطوال المحددة من قبل العميل؟

ج: تتوفر خدمة القطع المخصصة، مع تفاوت طول يبلغ ±2 مم. يرجى اعلامنا بالأبعاد المطلوبة.
