لوحة توصيل الطاقة الشمسية

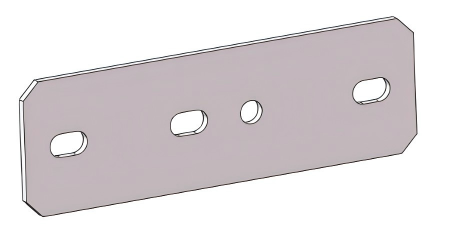

الجزء المسمى بلوحة توصيل الطاقة الشمسية هو في الأساس قطعة معدنية مسطحة وقوية، على شكل مستطيل سميك. لقد تم تصنيعه بشكل متين من الفولاذ عالي القوة والمغطى لمنع الصدأ. تم حفر الكثير من ثقوب البراغي فيه بنمط مخطط ومحدد للغاية. وتتمثل مهمته الرئيسية في أن يكون رابطًا قويًا للغاية. إنه يعمل كموصل للخدمة الشاقة يتم ربطه ببعضه البعض ويغلق جزأين رئيسيين من هيكل الدعم: الحزم الأفقية التي تحمل الألواح الشمسية للأعلى والأعمدة الرأسية المثبتة في الأرض. من خلال ربط هذه الأجزاء بإحكام، فإنه يضمن نقل كل الوزن والقوة من الألواح والرياح بأمان عبر الهيكل بأكمله إلى الأرض.

طريقة الاتصال

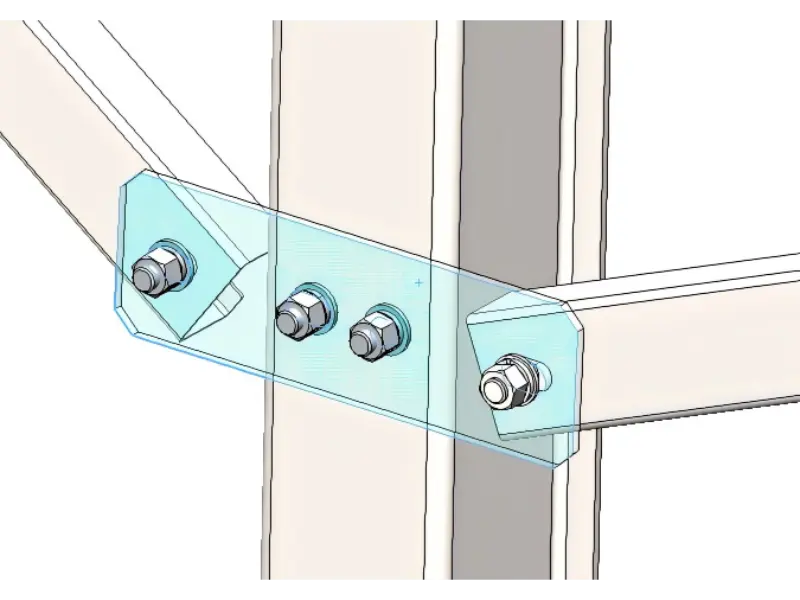

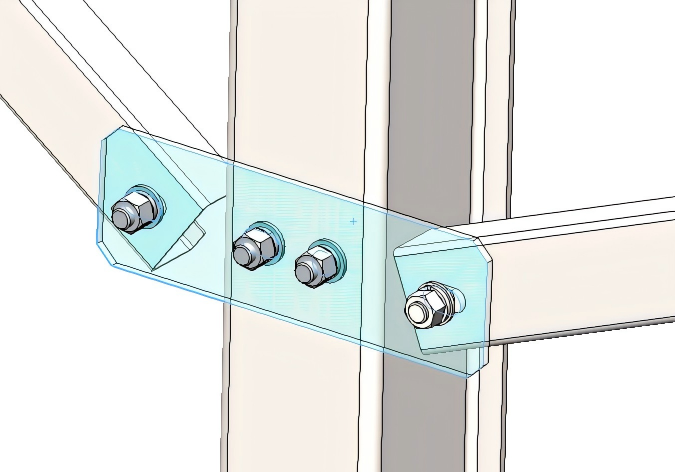

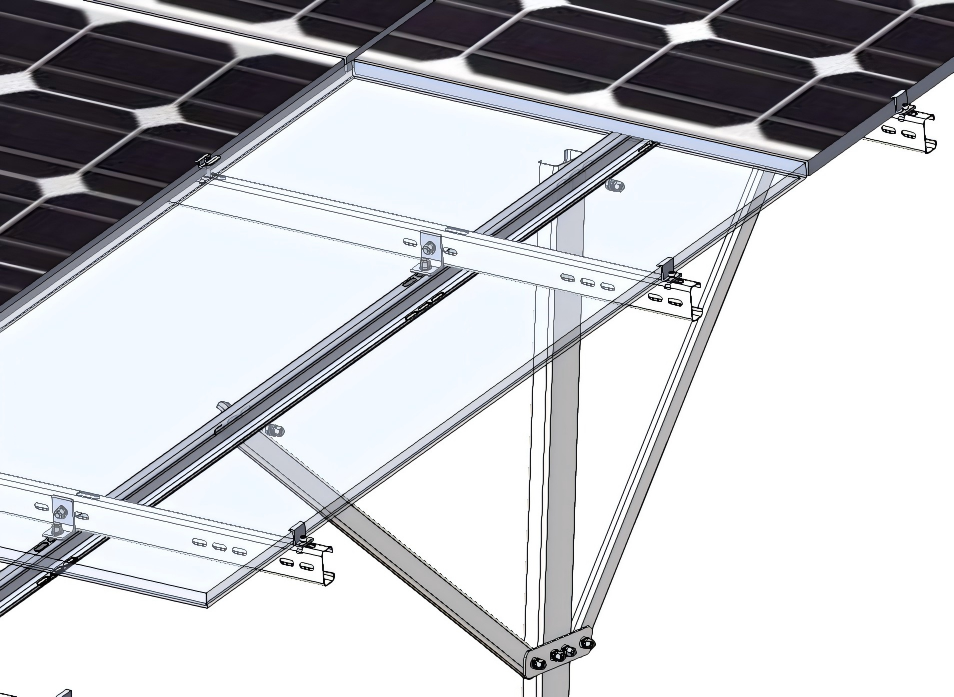

يوجد توصيل الألواح الشمسية بشكل شائع في أنظمة الدعم الأرضي ذات العمود الواحد أو أنظمة الدعم الأرضي التي تتطلب دعامات قطرية إضافية. وذلك لأنه ينقل جميع القوى بشكل فعال إلى العمود الرئيسي، وبالتالي تعزيز طول الحزمة الطولية الرئيسية وتثبيتها في مكانها. ويجب أن تحتوي على أربعة فتحات على الأقل: الفتحتان الخارجيتان لتوصيل الدعامات القطرية، والفتحتان المركزيتان لتوصيل العمود الرئيسي.

عادةً ما يتم ترتيب فتحات لوحة توصيل حامل الطاقة الشمسية على كلا الجانبين في أزواج، حيث يلزم عادةً تثبيت كابلين مائلين فقط في العمود. يتم ترتيب الثقوب المركزية عمومًا إما أفقيًا في أزواج أو عموديًا في أزواج. على الرغم من اختلاف الاتجاه، إلا أن توزيع الضغط يظل كما هو بشكل أساسي. في الوقت الحاضر، يتم تصميم الثقوب عادةً بترتيب عمودي لتجنب تركيز الضغط على طول نفس الخط الأفقي، وبالتالي تعزيز الاستقرار.

ميزات التصميم

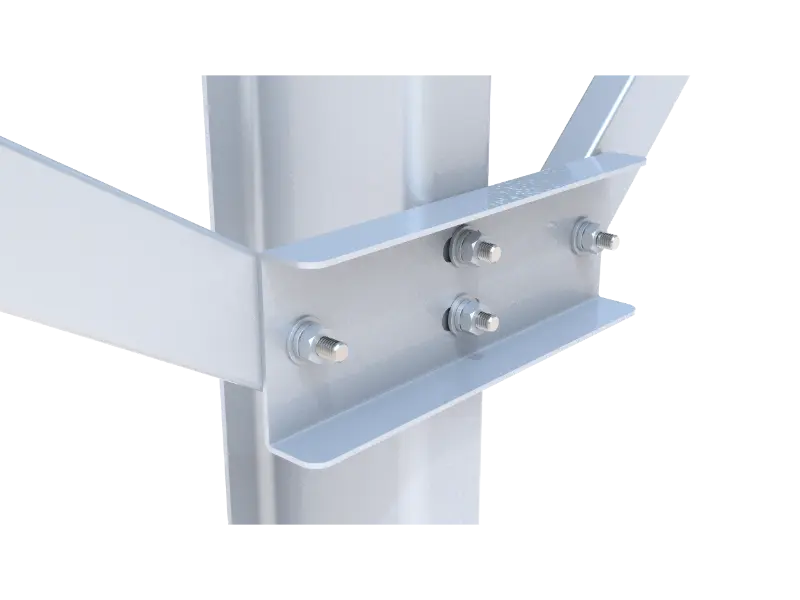

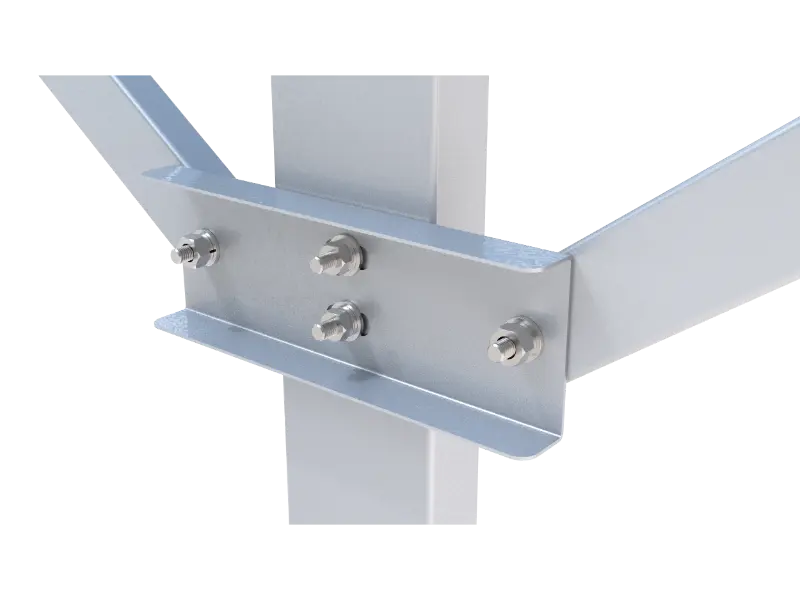

تتميز لوحة التوصيل الشمسية Mount أيضًا بتصميم ذكي: حوافها العلوية والسفلية مثنية أو مطوية. غالبًا ما يستخدم عمال البناء هذا الشكل في الأماكن التي تتعرض للكثير من الرياح العاتية أو الثلوج. تعمل الحواف المطوية الموجودة على لوحة التوصيل تمامًا مثل الزوايا المعززة في صندوق الشحن القوي. هذا ليس فقط للمظهر. إنه في الواقع يحبس المعدن في شكل أكثر صلابة يقاوم الثني.
