تركيب الطاقة الشمسية على شكل حرف L

نحن نعمل في مجال تركيب الطاقة الشمسية منذ سنوات، وهنا في Xiamen Honor Energy. تتم معالجة سطح Solar Mounting L-Foot بالأنودة لتحسين مقاومة الأكسدة والمتانة الخارجية. بفضل هيكلها المدمج على شكل حرف L، توفر القدم PV L اتصالًا مستقرًا بين القضبان الشمسية والهياكل الداعمة. وهو متوافق مع قضبان تركيب الطاقة الشمسية الشائعة، بما في ذلك مقاطع 41 × 41 مم و41 × 62 مم، ويستخدم على نطاق واسع في أنظمة الأسقف المعدنية، وتركيبات الأسقف الخرسانية، وهياكل تركيب الطاقة الشمسية المثبتة على الأرض.

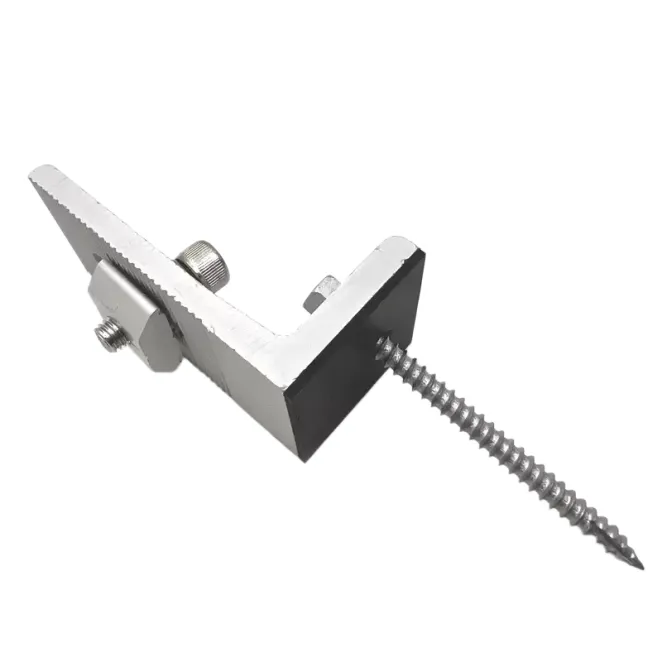

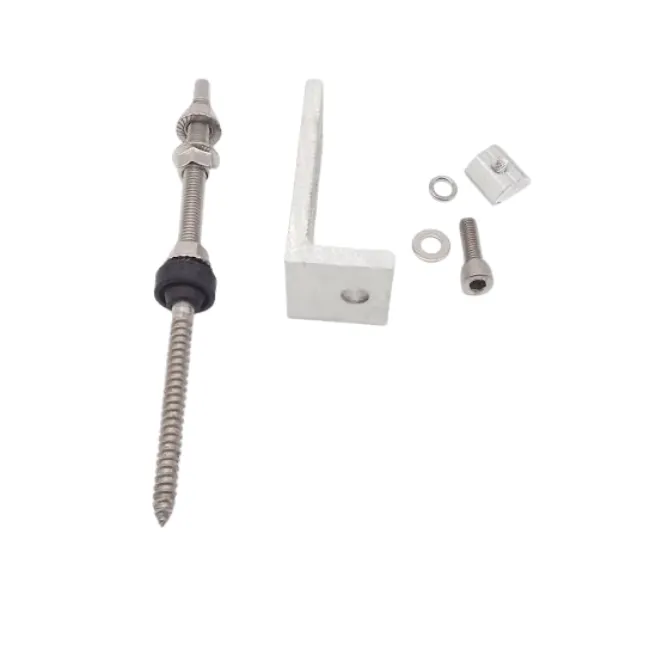

هيكل القدم L للتركيب الشمسي

تعتبر قاعدة PV L بمثابة قوس قائم الزاوية يستخدم في أنظمة تركيب الطاقة الشمسية لتوصيل القضبان الكهروضوئية بالهياكل الداعمة. يقوم بنقل الأحمال الميكانيكية من الوحدات الشمسية والقضبان إلى السقف أو الأساس.

مسار التحميل النموذجي هو:

وحدة الطاقة الشمسية ← السكك الحديدية ← القدم L ← هيكل السقف / الأساس

يتم تثبيت القاعدة الأفقية على السطح الداعم، بينما يتصل القسم الرأسي بالسكة الشمسية من خلال البراغي. يسمح التصميم المشقوق بتعديل الموضع أثناء التثبيت، مما يحسن محاذاة السكة والتوافق مع ظروف السقف المختلفة.

معالجة المواد والسطح

6005-T5 سبائك الألومنيوم

يتم تصنيع أقدام L للتثبيت بالطاقة الشمسية بشكل أساسي من سبائك الألومنيوم 6005-T5، والتي توفر توازن القوة والتصميم خفيف الوزن ومقاومة التآكل.

يشكل السطح المؤكسد طبقة أكسيد واقية تعمل على تحسين المقاومة ضد الرطوبة والأكسدة والتعرض البيئي الخارجي. بالنسبة للتطبيقات في البيئات الساحلية أو شديدة التآكل، يمكن اختيار بدائل الفولاذ المقاوم للصدأ وفقًا لمتطلبات المشروع.

ميزات المنتج

تصميم اتصال قابل للتعديل

يسمح تصميم الفتحة المتكامل بوضع مرن بين القاعدة L والسكك الشمسية، مما يساعد في الحفاظ على المحاذاة عبر هياكل التثبيت المختلفة.

هيكل من الألومنيوم خفيف الوزن

يقلل هيكل سبائك الألومنيوم من وزن المكونات مع الحفاظ على القوة الميكانيكية المطلوبة لتطبيقات التركيب الكهروضوئية. وهذا يجعلها مناسبة لمشاريع الطاقة الشمسية واسعة النطاق حيث يعتبر وزن المكونات وكفاءة التركيب من الاعتبارات المهمة.

توافق السكك الحديدية

تتوافق أقدام التثبيت بالطاقة الشمسية L مع ملفات تعريف السكك الحديدية الكهروضوئية شائعة الاستخدام، بما في ذلك:

· قضبان ألومنيوم مقاس 41×41 مم

· قضبان ألومنيوم مقاس 41×62 مم

· أنظمة السكك الحديدية المخصصة

خصائص الأداء

دعم الحمل الهيكلي

يعتمد أداء الحمل للقدم L للتركيب الشمسي على درجة المادة والسمك والأبعاد وطريقة التثبيت وتصميم النظام.

تم تصميم أنظمة التركيب الكهروضوئية النموذجية التي تستخدم الأقدام L للتطبيقات ذات سرعات الرياح التي تصل إلى 60 م/ث وأحمال الثلوج حوالي 1.4-1.5 كيلو نيوتن/م². يعتمد الأداء الفعلي على الحسابات الهيكلية الخاصة بالمشروع والظروف البيئية.

مقاومة التآكل

يوفر الجمع بين مثبتات الألومنيوم المؤكسد والفولاذ المقاوم للصدأ مقاومة للتآكل للتطبيقات الكهروضوئية الخارجية طويلة المدى. يساعد الاختيار المناسب للمواد على تقليل مخاطر التآكل الناجمة عن التعرض البيئي ومشكلات توافق المعادن.

عملية التصنيع

يتم تصنيع أقدام L للتثبيت بالطاقة الشمسية من خلال عمليات تشمل الختم ومعالجة البثق والتصنيع باستخدام الحاسب الآلي.

بالنسبة للإنتاج القياسي بكميات كبيرة، يوفر الختم أبعادًا متسقة وتصنيعًا فعالاً. يتم استخدام التصنيع باستخدام الحاسب الآلي للتصميمات المخصصة والأبعاد الخاصة ومتطلبات الحجم المنخفض.

تركز جودة التصنيع على:

· دقة الأبعاد

· دقة الفتحة والفتحة

· اتساق المعالجة السطحية

· السلامة الهيكلية

تعمل عملية الأنودة على تحسين الأداء السطحي لمكونات الألومنيوم من خلال تعزيز الصلابة ومقاومة التآكل ومقاومة الطقس.

التطبيقات

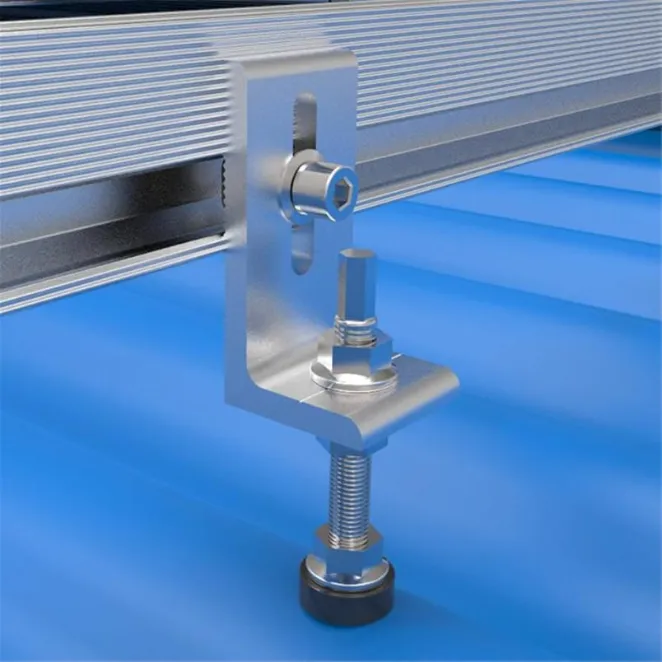

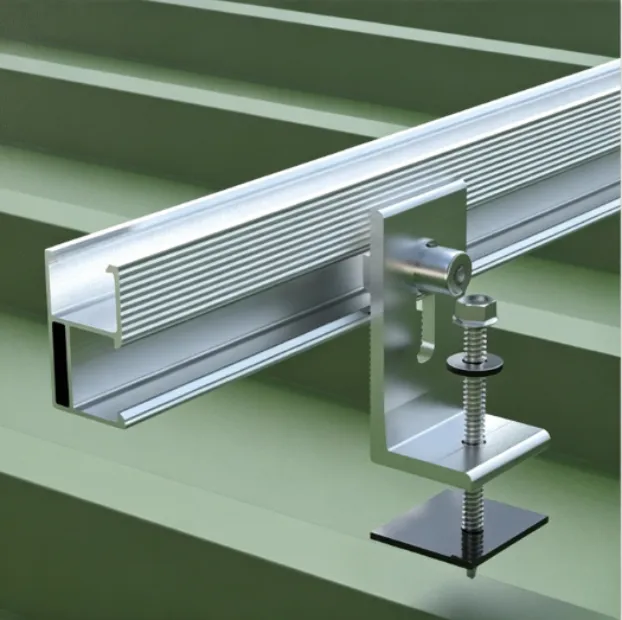

أنظمة الطاقة الشمسية ذات السقف المعدني

تُستخدم أقدام L المتصاعدة بالطاقة الشمسية على نطاق واسع على الأسطح المعدنية شبه المنحرفة والمموجة. يسمح هيكلها المدمج بتوصيل القضبان الكهروضوئية مباشرة إلى الهياكل الداعمة للسقف باستخدام مثبتات مناسبة.

أنظمة سقف التماس الدائمة

بالنسبة للأسقف ذات التماس الدائمة، يمكن دمج الأقدام L مع مشابك السقف لتوفير اتصال بالسكك الحديدية دون اختراق سطح السقف مباشرة.

أنظمة السقف الخرساني

على الأسطح الخرسانية، يمكن تركيب الأقدام L بقواعد تثبيت أو مثبتات مناسبة لتوصيل القضبان الكهروضوئية ودعم وحدات الطاقة الشمسية.

الهياكل الشمسية المثبتة على الأرض

يمكن أيضًا استخدام Solar Mounting L-Foot في أنظمة الطاقة الشمسية المثبتة على الأرض حيث يلزم توصيلات السكك الحديدية القابلة للتعديل ومكونات التثبيت المدمجة.

كيفية اختيار أقدام L لتركيب الطاقة الشمسية

اختيار المواد

بالنسبة للتطبيقات الكهروضوئية القياسية، يتم اختيار سبائك الألومنيوم 6005-T5 ذات المعالجة المؤكسدة بشكل شائع نظرًا لنسبة القوة إلى الوزن ومقاومتها للتآكل.

بالنسبة للمناطق الساحلية أو البيئات الصناعية أو المواقع ذات التعرض العالي للتآكل، يمكن اختيار الفولاذ المقاوم للصدأ أو مواد أخرى مقاومة للتآكل.

اختيار سمك

يجب تحديد السُمك النهائي وفقًا لمتطلبات حمل النظام وظروف السقف وتصميم التركيب.

اختيار البعد

يجب أن تتطابق أبعاد القدم L مع نظام السكة الشمسية وهيكل التثبيت. تتضمن المعلمات المهمة حجم القاعدة والارتفاع الرأسي وموضع الفتحة وتصميم فتحة التثبيت.

يمكن تطوير الأبعاد المخصصة وفقًا لهياكل تركيب الطاقة الشمسية المختلفة.

دليل الاختيار السريع

التعليمات

س1. ما هو قدم L المتصاعد للطاقة الشمسية؟

إن القدم L للتثبيت بالطاقة الشمسية عبارة عن دعامة من الألومنيوم على شكل حرف L تستخدم لتوصيل القضبان الكهروضوئية بهياكل السقف أو أسس التثبيت. إنه بمثابة مكون اتصال رئيسي في أنظمة تركيب الطاقة الشمسية.

س2. ما هي المواد المستخدمة للأقدام PV L؟

معظم أقدام PV L مصنوعة من سبائك الألومنيوم 6005-T5 بسبب قوتها الميكانيكية، وخصائصها خفيفة الوزن، ومقاومتها للتآكل.

س3. أين يتم استخدام أقدام L؟

يُستخدم تركيب الطاقة الشمسية على شكل حرف L بشكل شائع في أنظمة الأسقف المعدنية، وتركيبات الطاقة الشمسية للأسقف الخرسانية، والهياكل الكهروضوئية المثبتة على الأرض، ومشاريع الطاقة الكهروضوئية التجارية.

س 4. هل يمكن تخصيص أقدام L المتصاعدة للطاقة الشمسية؟

نعم. يمكن تخصيص الأبعاد والسمك وتصميم الفتحات والمعالجة السطحية وطرق الاتصال وفقًا لهياكل تركيب الطاقة الشمسية المختلفة.

س5. ما هو عمر الخدمة المتوقع لأقدام الألومنيوم L؟

عند اختيارها بشكل صحيح باستخدام مواد مناسبة، ومعالجة سطحية، ومكونات تركيب متوافقة، يمكن للقدم L المصنوعة من الألومنيوم المؤكسد أن تلبي متطلبات التشغيل طويلة المدى للأنظمة الكهروضوئية.

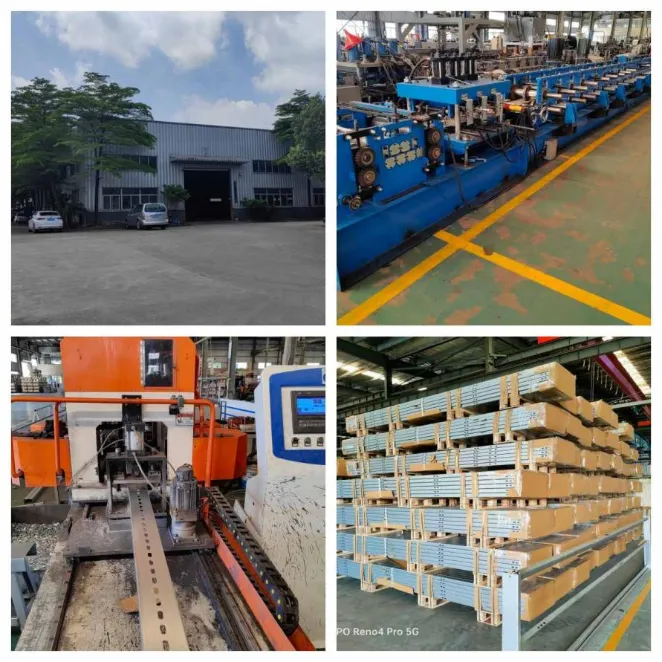

مراقبة المصنع والجودة

تنتج شركة Xiamen Honor Energy ملحقات تركيب الطاقة الشمسية من خلال عمليات التصنيع الخاضعة للرقابة، بما في ذلك فحص المواد الخام، والتشكيل أو التصنيع، والمعالجة السطحية، والتحقق من الجودة النهائية.

تركز مراقبة الجودة على اتساق المواد ودقة الأبعاد وجودة المعالجة السطحية وأداء المنتج.

تشمل خيارات التغليف تصدير المنصات الخشبية والمنصات الفولاذية لحماية المكونات أثناء النقل.

الشهادات

تتبع شركة Xiamen Honor Energy معايير إدارة الجودة لإنتاج مكونات تركيب الطاقة الشمسية، بما في ذلك:

· نظام إدارة الجودة ISO 9001

· متطلبات الامتثال المتعلقة بـ CE

· المراجع القياسية لـ JIS
