المشبك نهاية الطاقة الشمسية

المكونات الثابتة: من خلال التنسيق بين جسم المشبك والمسامير، يتم تثبيت نهاية الوحدات الكهروضوئية بقوة على قضبان التوجيه للدعم، مما يوازن الوزن الذاتي للوحدات والأحمال الخارجية (مثل الرياح والثلوج وضغط الرياح).

حماية التخزين المؤقت: تم تجهيز بعض المشابك الطرفية بحشوات مطاطية أو سيليكون بالداخل، والتي يمكن أن تقلل الاحتكاك المباشر بين إطار المكون وجسم المشبك المعدني، وتمنع خدش الإطار، وفي نفس الوقت تخفف من التمدد الحراري وضغط الانكماش الناتج عن التغيرات في درجات الحرارة.

التكيف والتعديل: يمكن تكييف المواصفات المختلفة للمشابك الطرفية للألواح الشمسية مع الوحدات الكهروضوئية ذات السماكات المختلفة (عادة 20-50 مم) وأنواع الإطارات المختلفة (مثل سبائك الألومنيوم والبلاستيك المقوى بالألياف الزجاجية)، مما يلبي متطلبات التثبيت المتنوعة.

يتم استخدام مشبك السكة الطرفية على نطاق واسع في سيناريوهات مثل محطات الطاقة الكهروضوئية المثبتة على الأرض، والأنظمة الكهروضوئية الموزعة على السطح، وجدران الستائر الكهروضوئية. إنها مناسبة بشكل خاص لهياكل التثبيت المسطحة أو المائلة حيث يحتاج جانب المكونات إلى التثبيت. إنه عنصر تثبيت مساعد لا غنى عنه في أنظمة الدعم الكهروضوئية.

ينقسم المشبك النهائي إلى أربعة أنواع:

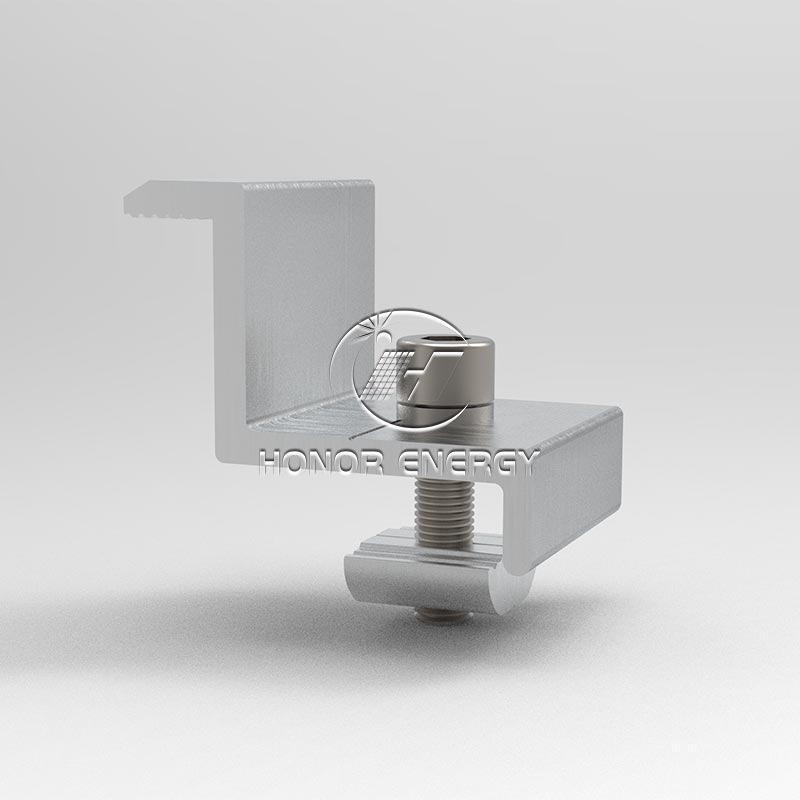

1. مشبك النهاية العادي: يتم تكييف تعديل الترباس مع المكونات ذات السماكات المتعددة، والاستجابة بمرونة لاختلافات المواصفات.

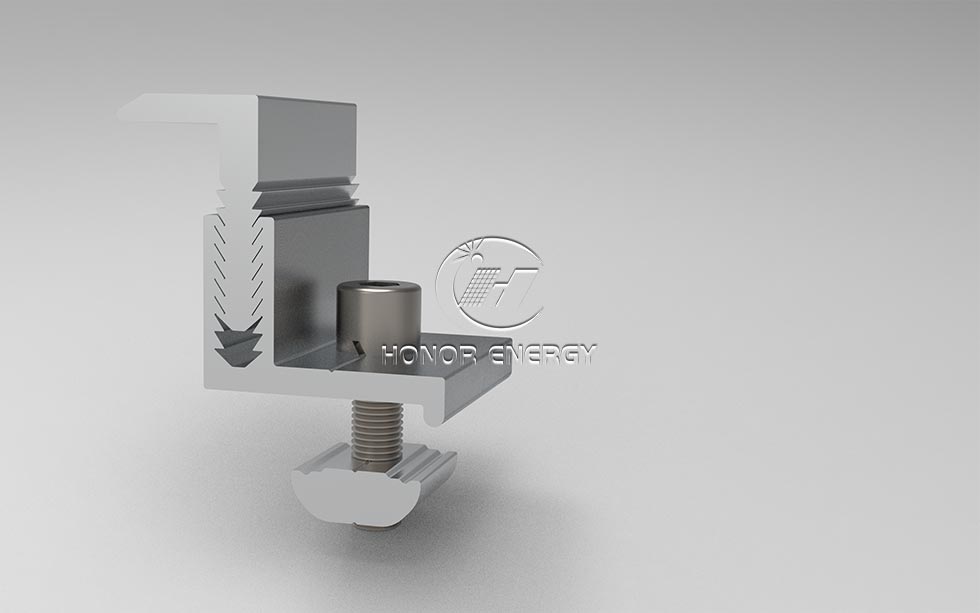

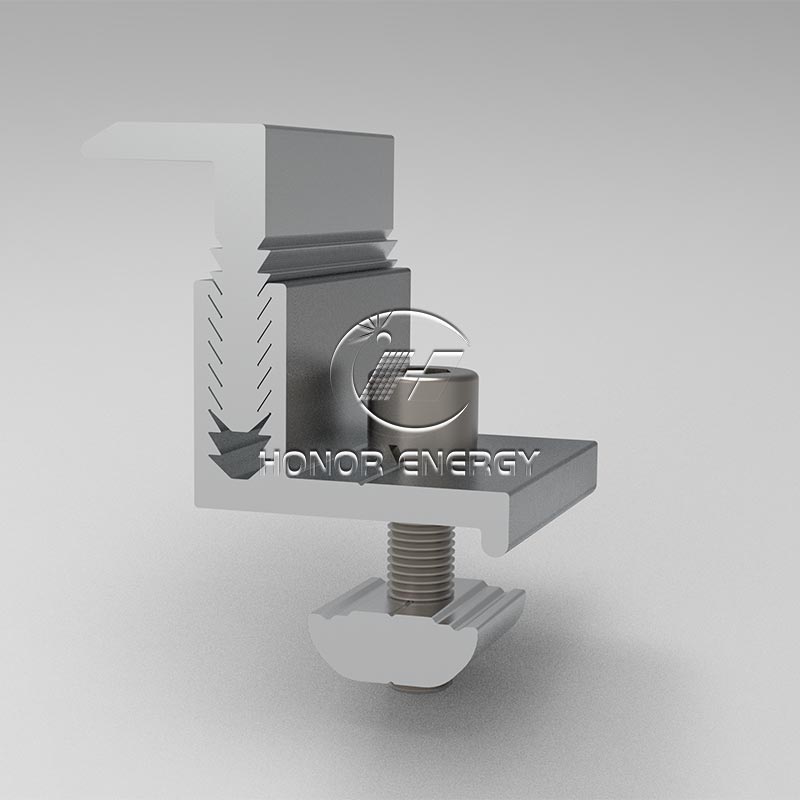

2. مشبك نهاية قابل للتعديل: يتم تكييف تعديل الترباس مع مكونات ذات سماكات متعددة، والاستجابة بمرونة لاختلافات المواصفات.

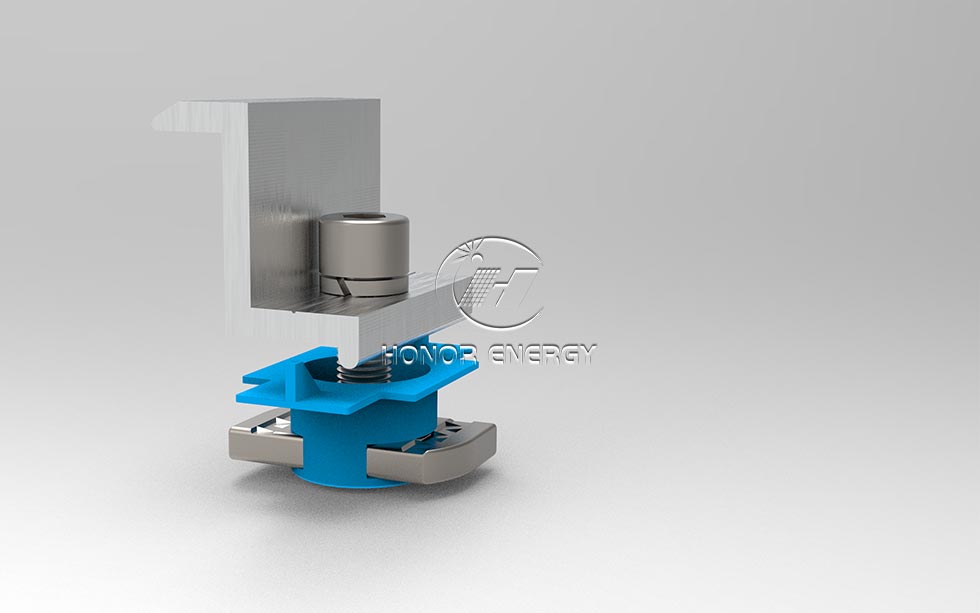

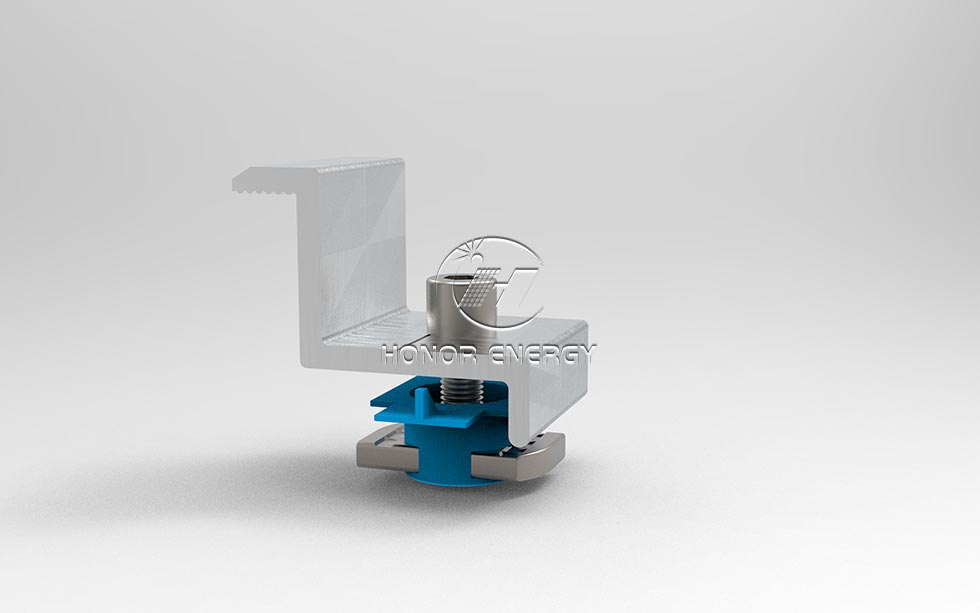

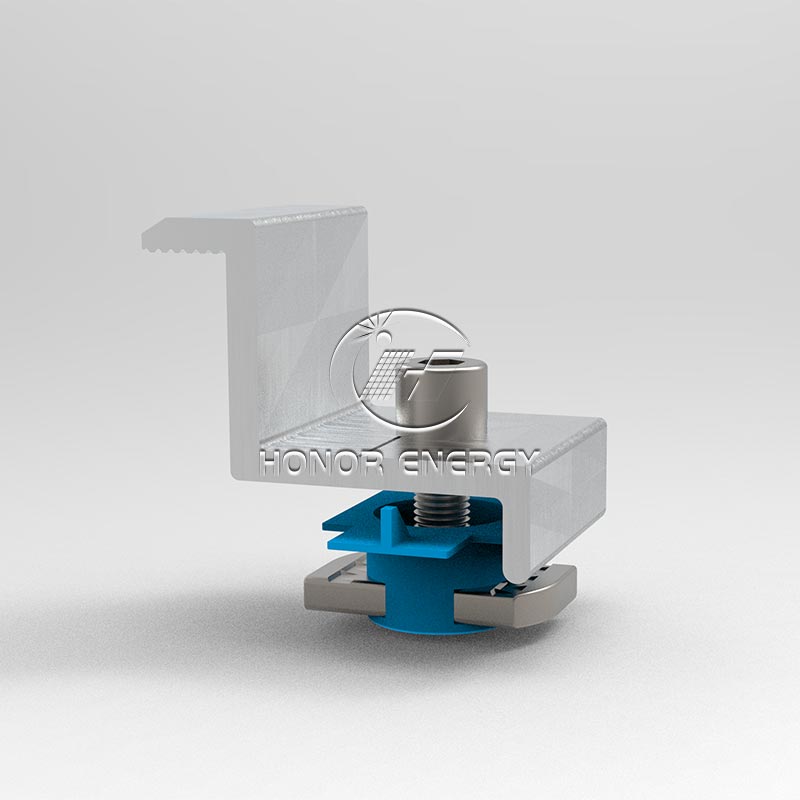

3. مشبك نهاية الجناح البلاستيكي: مع الشفاه والحشيات البلاستيكية، فهو مقاوم للخدش، ويقلل من الضغط ويحمي الإطار.

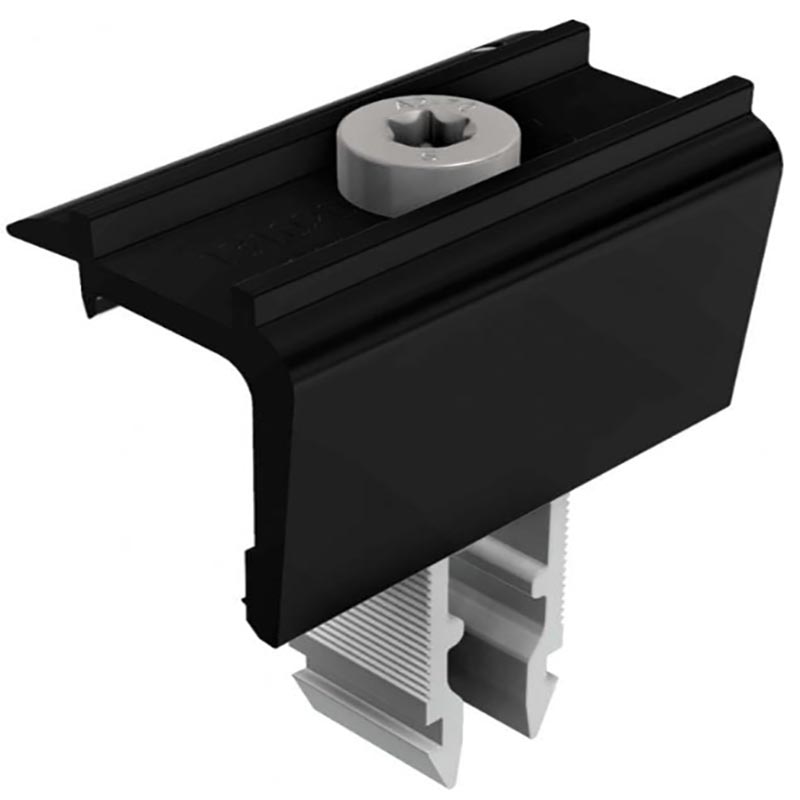

4. مشبك نهاية سريع: يتيح تصميم الأداة الإضافية/الفتحة التثبيت السريع بدون أدوات ويسرع البناء على نطاق واسع.

ميزة

1. مجموعة كاملة من النماذج المغطاة: جميع النماذج القابلة للتعديل، والقياسية، والجناح البلاستيكي، والنماذج السريعة متاحة كلها، ومتوافقة مع المكونات التي تتراوح من 20 إلى 55 مم، وتلبية جميع متطلبات مقاومة الخدش والتركيب السريع.
2. تفاصيل نقاط المكافأة: يتميز نموذج الجناح البلاستيكي بإطار حماية عازل مزدوج، والنموذج القابل للتعديل تم ضبطه بدقة، والنموذج الأسود يحتوي على مزيج غير لامع من المناظر الطبيعية، وتم اختبار أداة التثبيت السريع للتأكد من المتانة بعد 100000 دورة.
3. ضمان راحة البال: شهادة IEC + ضمان لمدة 12 عامًا، الشراء بالجملة مع خسارة منخفضة وراحة البال

تعليمات التثبيت

قبل التثبيت

تأكد من أن النموذج يطابق سمك المشبك الطرفي الشمسي (20-55 مم)، وقم بتنظيف بقع الزيت والغبار على سطح التثبيت.

إجراء التثبيت

الوضع: قم بتوسيط جسم المشبك بين جانب المكون وقضيب التوجيه، ثم قم بمحاذاة الحواف.
التثبيت المسبق: قم بربط البراغي يدويًا لتطبيق قوة الضوء وتسوية المكونات.
الشد: استخدم مفتاح عزم الدوران للشد عند 8-12 نيوتن · م لضمان ملاءمة محكمة دون أي ارتخاء.

مذكرة طبعة خاصة

مشبك نهاية الجناح البلاستيكي: يجب أن تكون الحافة البلاستيكية متوافقة تمامًا مع حافة المكون.
مشبك سريع النهاية: بعد الضغط على فتحة البطاقة، اضغط على الإبزيم حتى يتم قفله بنقرة، ثم ادفعه بلطف حتى لا يكون هناك أي إزاحة.
