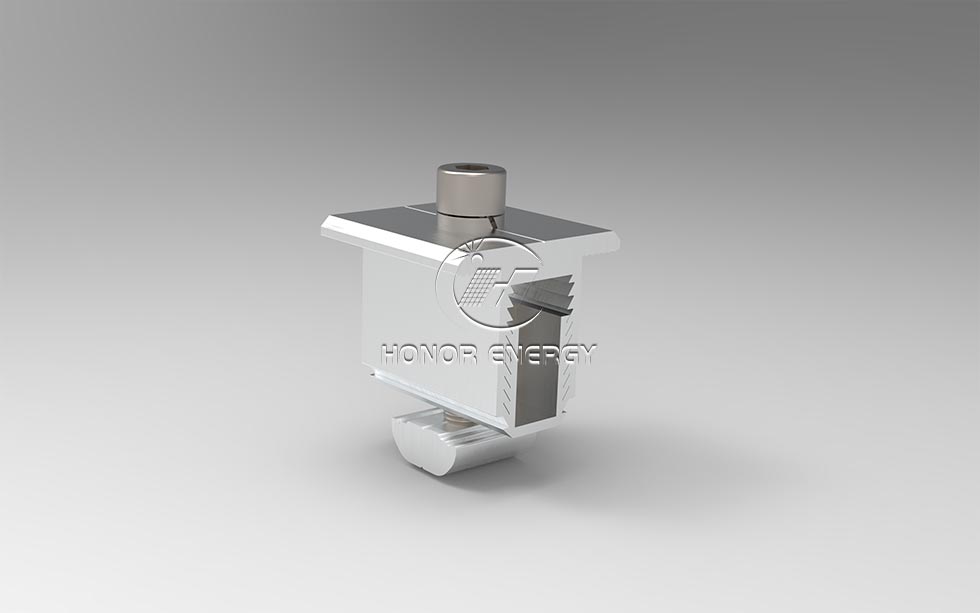

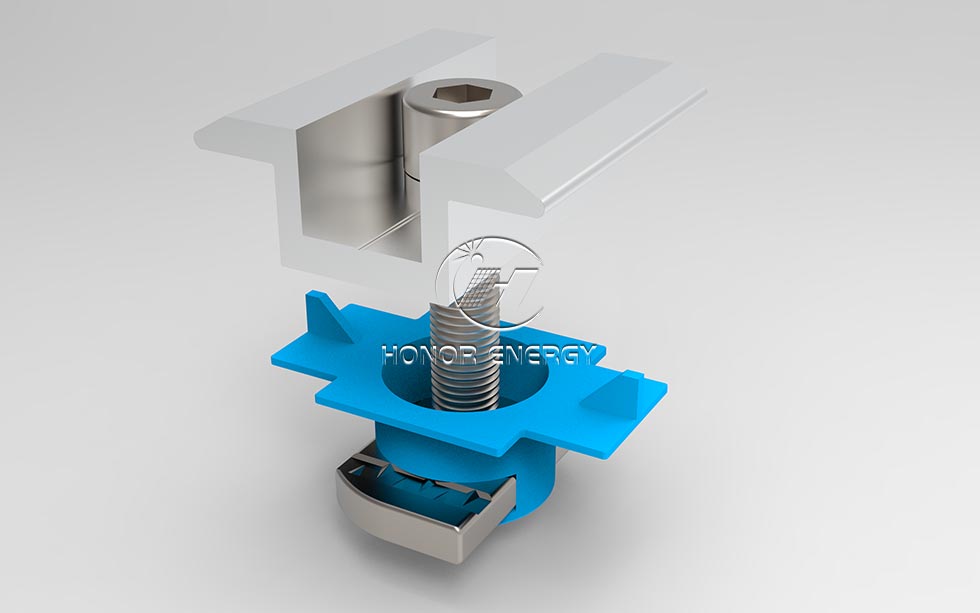

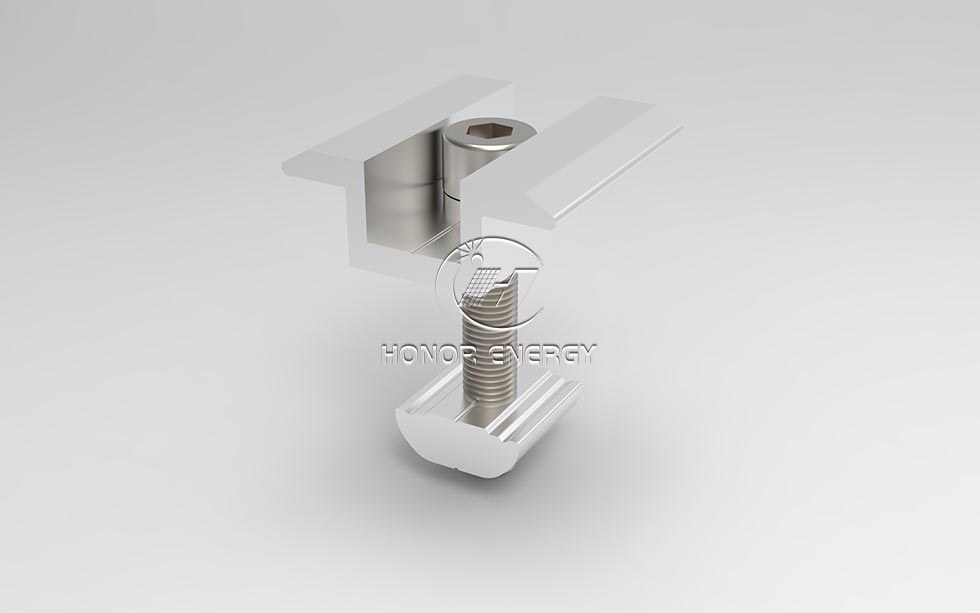

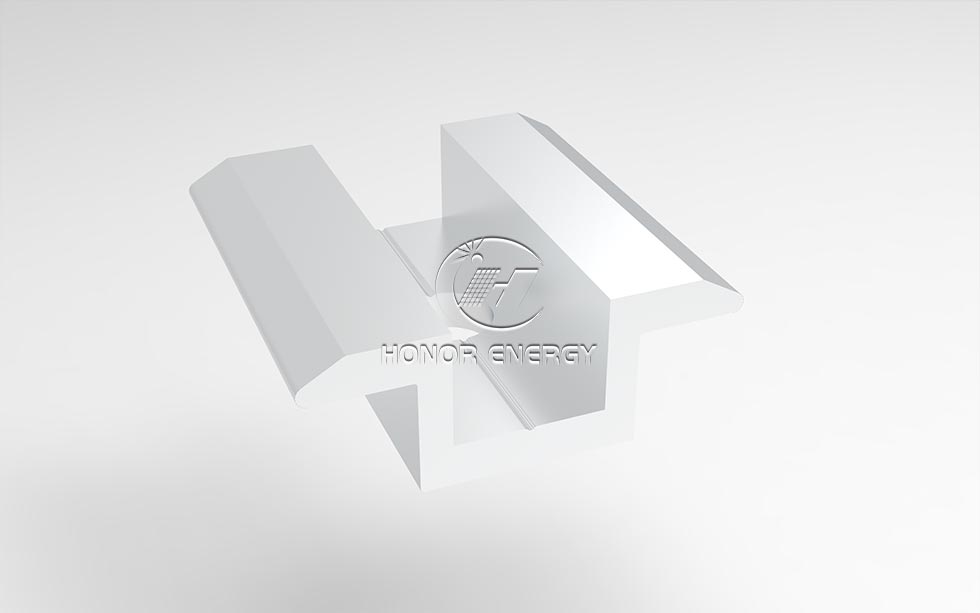

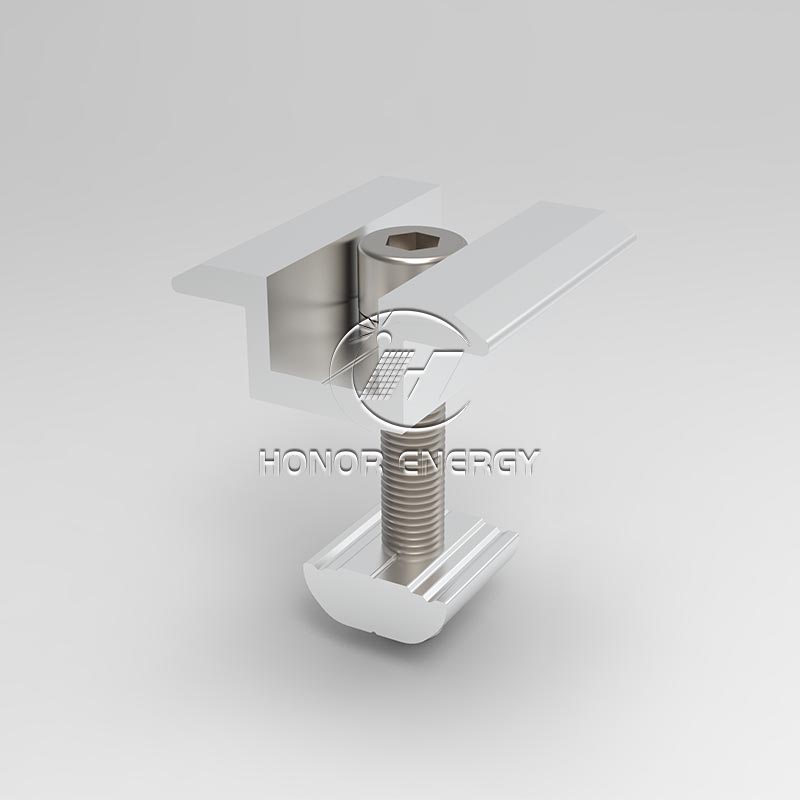

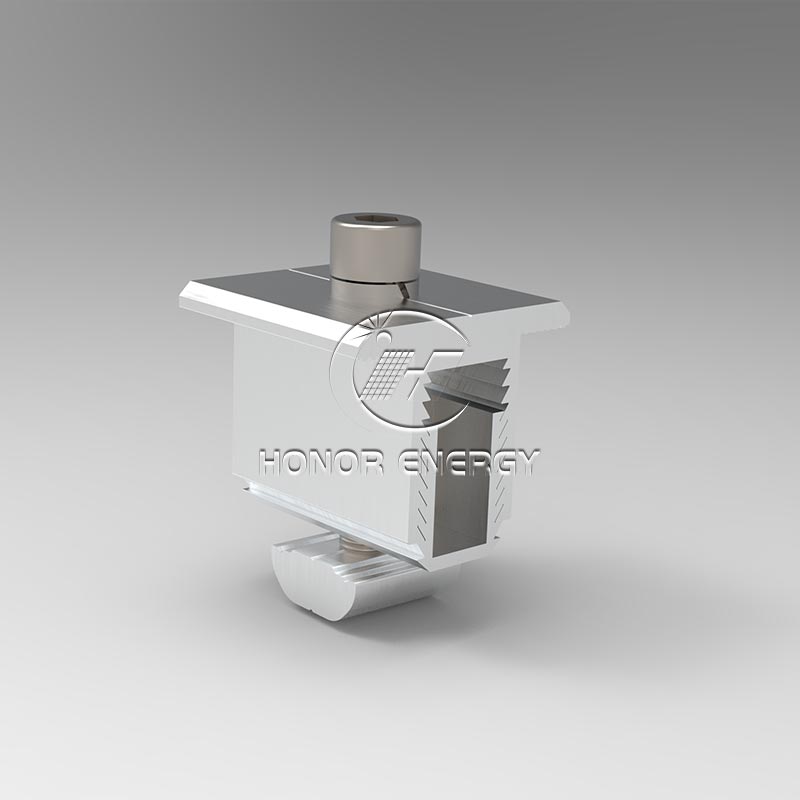

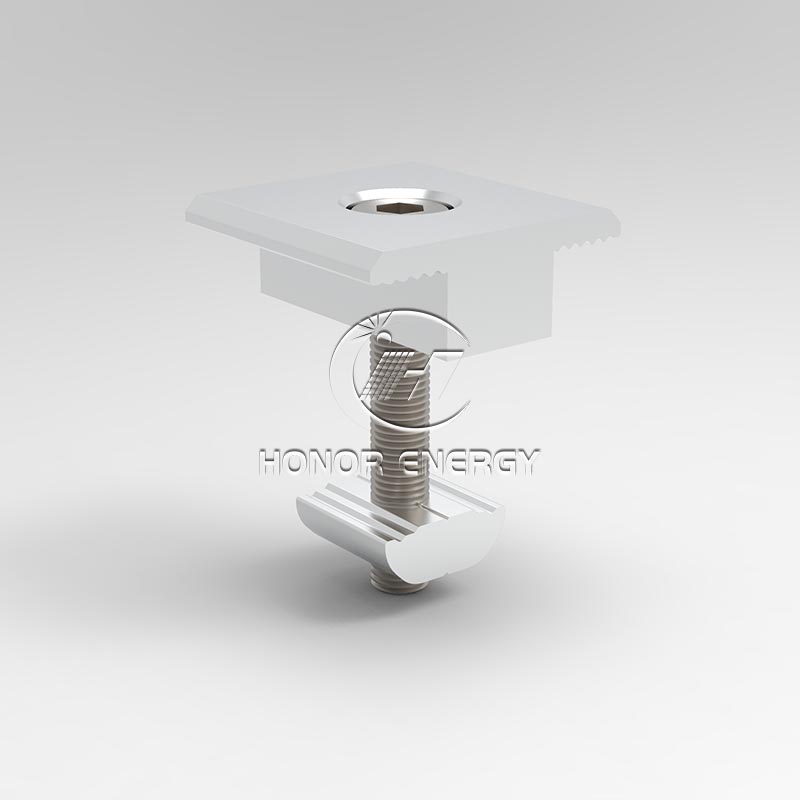

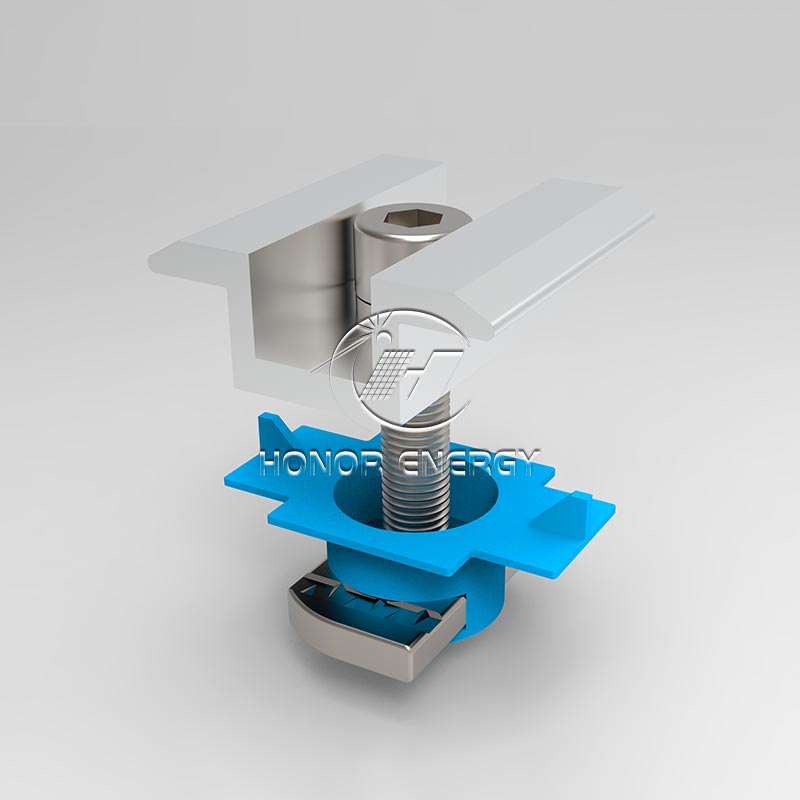

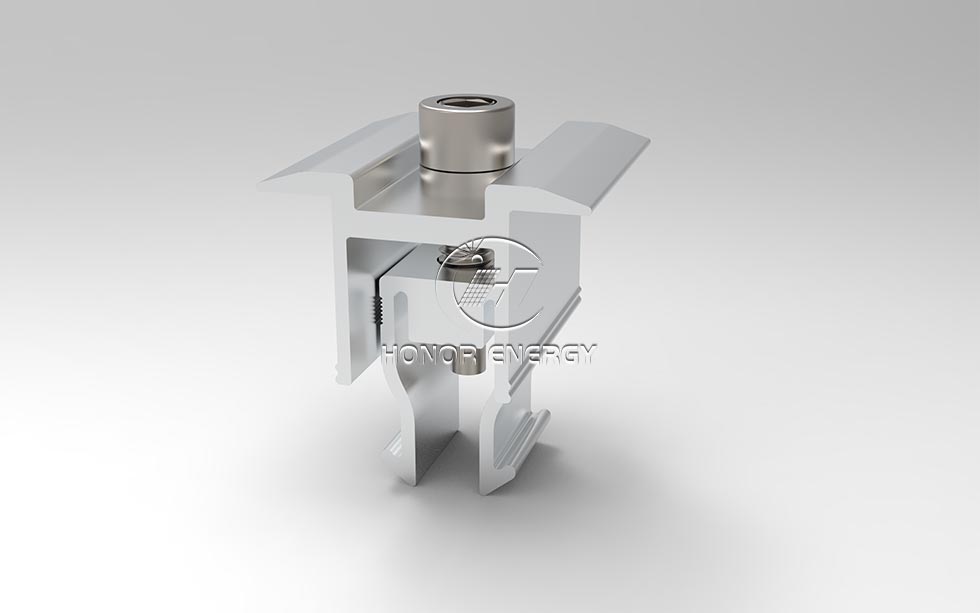

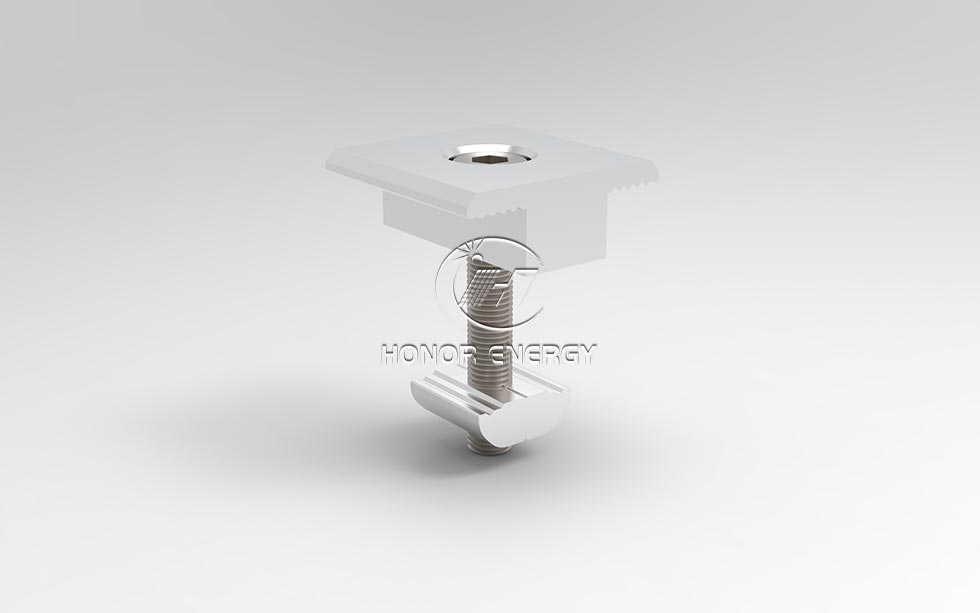

مشبك منتصف الطاقة الشمسية

اتصال مستقر: يتم تثبيت المشبك الأوسط الشمسي بدقة في منتصف جوانب من الألواح الشمسية المجاورة. من خلال براغي التثبيت أو بنية التثبيت المدمجة ، يتم توصيل الألواح الشمسية بإحكام معا ، منعهم من النزوح النسبي بسبب القوى الخارجية مثل الرياح والاهتزاز أثناء الاستخدام اليومي. هذا يعزز إلى حد كبير الاستقرار الهيكلي للمصفوفة الكهروضوئية بأكملها.

الحفاظ على التباعد: أثناء توصيل الألواح الشمسية ، اللوحة الشمسية منتصف يمكن أن تضمن المشابك وجود تباعد محدد وموحد بين لوحتان. هذا التباعد ذو أهمية حيوية لأنه يوفر جيدًا مساحة التهوية وتبديد الحرارة للألواح الشمسية ، بشكل فعال منع الألواح من العمل في درجات حرارة عالية بشكل مفرط بسبب تراكم الحرارة ، والذي بدوره يمكن أن يؤثر على توليد الطاقة كفاءة. تشير الدراسات إلى أن تباعد التهوية المعقول يمكن أن يقلل من درجة حرارة التشغيل من الألواح الشمسية وزيادة توليد الطاقة الكفاءة بحوالي 5 ٪ إلى 10 ٪.

قابلية التكيف المتنوعة: لتلبية متطلبات التثبيت للألواح الشمسية من مواصفات مختلفة ، تأتي المشابك الوسطى في مجموعة متنوعة من الأحجام والنماذج. سواء كان ذلك هو 30 ملم أو 35 مم أو 40 مم أو 45 مم أو 50 مم يمكن العثور على الألواح الشمسية سمك ، مشابك مناسبة للضغط متوسطة. يمكن للمثبتات الاختيار بمرونة وفقًا للمواصفات الفعلية لـ تستخدم الألواح الشمسية ، مما يؤدي بشكل كبير إلى تحسين الراحة والمرونة تثبيت.

ميزة

1. التكيف من النوع ، مطابقة بدقة احتياجات السيناريوهات المختلفة
2. مواد مقاومة للطقس ، 15 عامًا من مكافحة التآكل ومقاومة البيئات القاسية
3. التصميم المقاوم لخدش التثبيت ينقذ المخاض ويضمن سلامة المكونات
4. متاح في الفضة والأسود ، كل من المظهر والامتثال مضمون
ضمان 5.12 سنة + الدعم الفني الكامل ، خدمة خالية من القلق بعد البيع

تعليمات التثبيت

قبل التثبيت

تحقق من أن نموذج المشبك الأوسط الشمسي يطابق سمك المكون (30-55 مم) ، وتحقق من أن الملحقات غير تالفة.
قم بتنظيف أسطح التلامس لإطار المكون والسكك الحديدية الدليل لإزالة بقع الزيت والشوائب.

إجراء التثبيت

تحديد المواقع: مركز جسم المشبك بين إطار المكون والسكك الحديدية دليل ، ومحاذاة الحواف.
قبل الإصلاح: المسمار يدويًا في البراغي حتى يتم تطبيق قوة الضوء ، وضبط المكونات لتكون مسطحة دون انحراف.
تشديد: استخدم مفتاح عزم الدوران لتشديده وفقًا للمعيار (8-12n · m لسبائك الألومنيوم ، 10-15n · m للفولاذ المقاوم للصدأ) ، مما يضمن ملاءمة ضيقة دون أي رخوة.

ملاحظة خاصة

مشبك النهاية السريعة: ادفعه إلى فتحة السكك الحديدية واضغط على المزلاج حتى يقفل مع "انقر".
مشبك نهاية الجناح البلاستيكي: تأكد من أن الحافة البلاستيكية تتماشى تمامًا مع حافة المكون دون رفع.
