منتصف المشابك ونهاية المشابك

لنكن صادقين - عندما يتحدث الناس عن أنظمة التركيب الكهروضوئية، يذهب كل الاهتمام إلى القضبان والأعمدة والأساسات. لكن الأجزاء التي تثبت الألواح الشمسية في مكانها هي المشابكمنتصف المشابك ونهاية clأمبير. في شركة Xiamen Honor Energy، لقد عملنا في هذا العمل لفترة كافية لنعرف شيئًا واحدًا: إذا تعطلت المشابك، فستكون مجموعتك بأكملها في مشكلة.

ما هي بالضبط المشابك الوسطى والمشابك الطرفية، ولماذا تحتاج إلى كليهما؟

بصراحة، كلاهما يقومان بنفس الوظيفة الأساسية: تثبيت الألواح الشمسية على القضبان. لكن المكان الذي يجلسون فيه يحدث فرقًا كبيرًا. تدخل المشابك المتوسطة بين اللوحين.

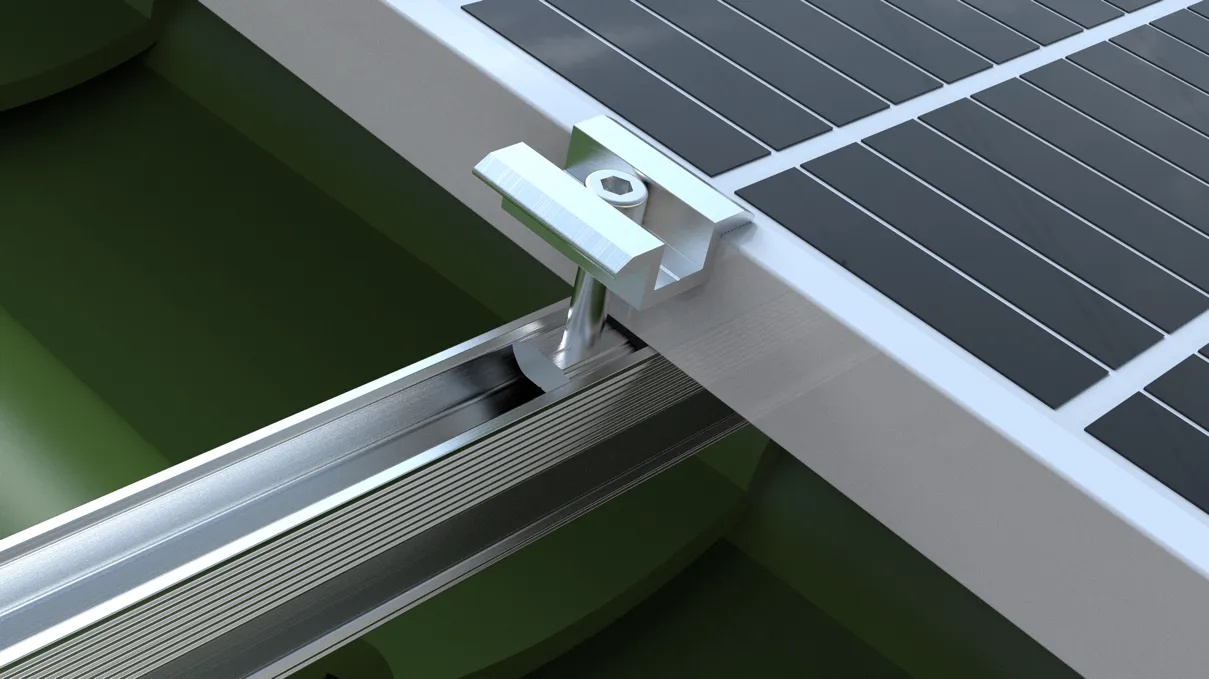

تصور هذا - لديك لوحة واحدة على اليسار وواحدة على اليمين، ومشبك متوسط ​​موجود في الفجوة، ويمسك بحافة كليهما في نفس الوقت. فهو يحافظ على التباعد بشكل متساوٍ، ويمنع الألواح من الانحراف عن المحاذاة، ويثبت كل شيء بإحكام على السكة الموجودة أسفله. تحتاج كل لوحة إلى اثنين منها — واحد على كل جانب. المشابك النهائية هي نهايات الكتب. يذهبون في بداية ونهاية كل صف، ويمسكون فقط بالحافة الخارجية للوحة الأولى والأخيرة. مهمتهم هي منع الصف بأكمله من الانزلاق جانبيًا عندما تهب الرياح. وبدونها، فإن هذا الصف من الألواح سوف يتفكك ببطء مع مرور الوقت. لذا بعبارات واضحة: يتم توصيل المشابك الوسطى وغطاء المشابك النهائية. استخدم كليهما، وإلا فلن تبقى مصفوفتك معًا لفترة طويلة. يتم تثبيت المشابك الطرفية (وتسمى أيضًا المشابك الجانبية أو المشابك الحافة) على الحواف الخارجية لكل صف من الألواح. يحمل كل مشبك طرفي الحافة الخارجية لوحدة واحدة فقط، ويعمل بمثابة "غطاء" لمنع الصف بأكمله من التحرك جانبيًا تحت الرياح القوية أو الاهتزازات. تتطلب المشابك الطرفية تصميمًا أكثر دقة من المشابك الوسطى لأنها تمسك بلوحة واحدة فقط - تحت الحمل، فإنها تميل إلى الدوران أو الانزلاق خارج الإطار إذا لم يتم تصميمها بشكل صحيح. بعبارات بسيطة: المشابك الوسطى تتعامل مع الوصلات بين الألواح، والمشابك الطرفية تتعامل مع الحواف. تحتاج إلى كليهما لتحويل صف من اللوحات الفردية إلى بنية واحدة صلبة.

تحديد

متوافق مع معظم اللوحات الموجودة في السوق، تم تصميم المشابك المتوسطة والمشابك النهائية لتحقيق أقصى قدر من التوافق. تتميز الوحدات الكهروضوئية السائدة بسمك إطار يتراوح من 30 مم إلى 50 مم، وتغطي منتجاتنا جميعها تقريبًا. أحجام المشبك المتوسطة القياسية (سمك الوحدة): 30 مم / 33 مم / 35 مم / 38 مم / 40 مم / 45 مم / 50 مم أحجام المشبك الطرفية القياسية (ارتفاع إطار الوحدة): 35 مم / 40 مم / 45 مم / 50 مم طول المشبك: قياسي 40 مم، 50 مم، 60 مم - الأطوال المخصصة متاحة عند الطلب. تباعد الألواح (المشبك الأوسط): 20 مم، 26 مم، 28 مم، إلخ. كما نقدم مشابك متوسطة قابلة للتعديل ومشابك نهاية قابلة للتعديل تغطي إما 30/34/38/42 مم أو 35/40/45/50 مم في نموذج واحد. عدد أقل من وحدات SKU في مستودعك، ومتاعب أقل في موقع العمل.

المواد والانتهاء

جسم من الألومنيوم، وأجزاء صلبة من الفولاذ المقاوم للصدأ، توضع المشابك في الهواء الطلق، وتتعرض لأشعة الشمس والمطر وتقلبات درجات الحرارة عامًا بعد عام. إذا لم تكن المادة مناسبة، فسوف تصدأ خلال ثلاث إلى خمس سنوات. إن المشابك الوسطى والمشابك الطرفية الخاصة بنا مصنوعة من سبائك الألومنيوم 6063-T5 - وهي درجة الألومنيوم الأكثر إثباتًا والأكثر استخدامًا على نطاق واسع في صناعة التركيب الكهروضوئي. إنه يوفر قوة شد عالية، وزن منخفض، ومقاومة ممتازة للتآكل، مع عمر خدمة يصل إلى 20-25 عامًا في البيئات الخارجية. تتم معالجة السطح بأكسيد - الفضة الطبيعية أو اللمسة النهائية الشفافة، بسمك طبقة أكسيد يتراوح من 8 إلى 10 ميكرون. يعمل هذا الفيلم الرقيق على تحسين مقاومة التآكل بشكل كبير. الطلاء الأسود المؤكسد أو الكهربي متاح أيضًا للمتطلبات الخاصة. الأجهزة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316 - وهي مسامير وصواميل لا تصدأ بينما تظل أجزاء الألومنيوم في حالة جيدة. الوسادات المضادة للانزلاق مصنوعة من مطاط EPDM (إيثيلين بروبيلين ديين مونومر)، موضوعة بين المشبك وإطار الوحدة. تخدم هذه الوسائد غرضين: فهي تزيد الاحتكاك لمنع حركة اللوحة تحت أحمال الرياح، كما أنها تعمل على تخفيف قوة التثبيت لتجنب خدش إطار الألومنيوم أو تشويهه. مطاط EPDM مقاوم للأشعة فوق البنفسجية ومقاوم للشيخوخة، ويعمل بشكل موثوق من -40 درجة مئوية إلى 80 درجة مئوية.

ما هي الأنواع التي نقدمها؟

قد تعتقد أن المشابك المتوسطة والمشابك النهائية واضحة جدًا - وهي كذلك في الغالب. ولكن على مر السنين، تعلمنا أن مقاسًا واحدًا لا يناسب الجميع بالتأكيد. مشاريع مختلفة، ولوحات مختلفة، وظروف موقع مختلفة - كلها تطلب شيئًا مختلفًا بعض الشيء. إذن، إليك ما نحتفظ به في المخزون: المشابك المتوسطة القياسية - هذه هي أدوات العمل الخاصة بك. إنها تناسب ألواح السيليكون البلورية التقليدية ذات الإطارات، وهو النوع الذي تراه في 90% من المشاريع الموجودة هناك. متوافق مع سماكة الوحدة من 30 مم حتى 50 مم. لا يوجد شئ فاخر، فقط صلبة وموثوقة. المشابك الطرفية القياسية – نفس الفكرة، لكن بالنسبة للحواف الخارجية. نفس نطاق السُمك، نفس التثبيت المباشر. إنهم يفعلون بالضبط ما يفترض بهم القيام به ويفعلونه بشكل جيد.

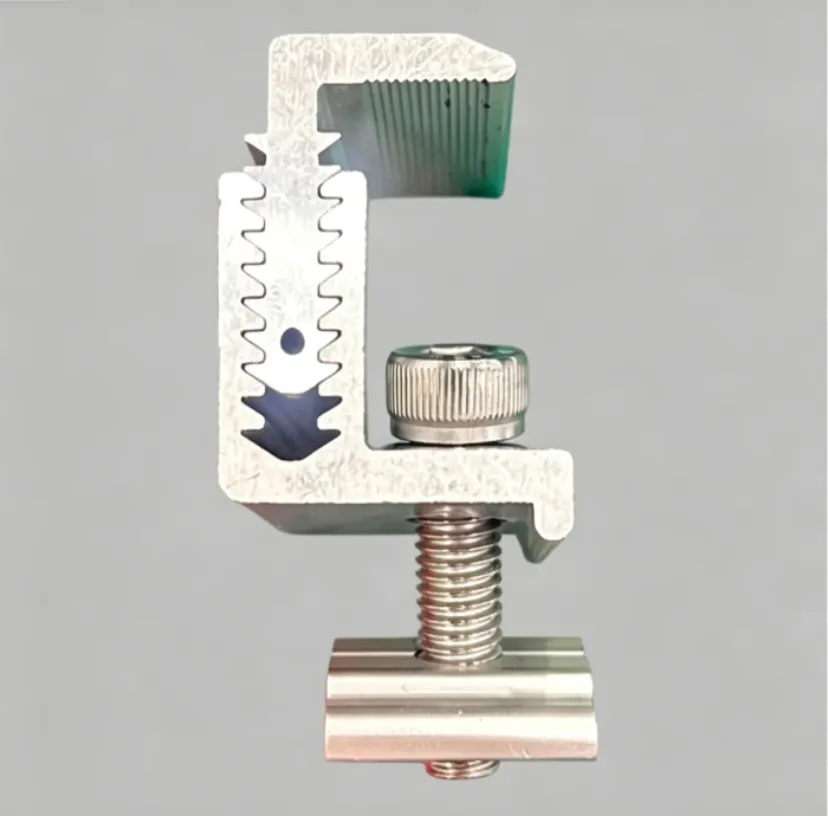

مشابك متوسطة قابلة للتعديل

هذا هو المكان الذي تصبح فيه الأمور ذكية. يغطي المشبك الواحد سمكًا متعددًا - إما 30/34/38/42 مم أو 35/40/45/50 مم في نموذج واحد. لا مزيد من التخمين بشأن السُمك الذي تحتاجه، ولا مزيد من تخزين أربعة أجزاء مختلفة لأربع وظائف مختلفة. احصل على صندوق واحد وستتم تغطيتك لمعظم السيناريوهات. مشابك نهاية قابلة للتعديل - نفس المفهوم القابل للتعديل، ولكن لمواضع الحواف. يمنحك نفس المرونة في نهايات صفوفك. المشابك المتوسطة والنهاية ذات الأغشية الرقيقة - تعتبر هذه نوعًا من التخصص. تعد وحدات الأغشية الرقيقة أرق بكثير من الألواح البلورية القياسية، فنحن نتحدث عن 5 إلى 7.7 ملم. المشابك العادية لن تمسك بها بشكل صحيح. لذلك، نصنع فكًا مخصصًا ذو شكل فك أضيق، ومصمم خصيصًا لحمل ألواح الأغشية الرقيقة بشكل آمن دون الإضرار بالحواف. هذا هو التشكيلة لدينا. إذا كنت بحاجة إلى شيء خارج هذه العروض القياسية - سمك غير قياسي، أو طول محدد، أو تشطيب معين - فيمكننا إجراء عمليات تشغيل مخصصة أيضًا.

تثبيت

بسيط وسريع ولا يتطلب أي حفر، يعد تركيب المشبك أمرًا بسيطًا - لا يوجد ثقب في اللوحات نفسها. الإجراء القياسي: قم بتركيب القضبان (قناة U أو قناة C أو قضبان الألومنيوم) على هيكل الدعم، ثم ضع الألواح الكهروضوئية في الأعلى، ثم ضع المشابك المتوسطة بين الألواح المجاورة والمشابك الطرفية عند الحواف الخارجية، ثم قم بربط البراغي. تتطلب كل وحدة مشبكين متوسطين، ويتطلب كل صف مشبكين طرفيين. عزم الدوران الموصى به هو 8-15 نيوتن متر، اعتمادًا على سمك الوحدة وظروف الموقع. فضفاضة جدًا، وسوف تتحرك الألواح في مهب الريح؛ ضيق جدًا، ويعرضك لخطر إتلاف إطار الوحدة. يتم تضمين توصيات عزم الدوران التفصيلية مع كل شحنة.

التطبيقات

من أسطح المنازل إلى التركيبات الأرضية، يتم استخدام مواقف السيارات إلى المشابك المتوسطة والمشابك الطرفية BIPV في كل أنواع التركيبات الكهروضوئية تقريبًا. الطاقة الكهروضوئية الموزعة على السطح: أسقف فولاذية مموجة، وأسقف خرسانية مسطحة، وأسقف مبلطة مائلة - تثبت الألواح على القضبان. مزارع الطاقة الشمسية المثبتة على الأرض: عشرات الآلاف من الألواح متصلة بلوحة تلو الأخرى بمشابك متوسطة ونهاية. ماذا عن مواقف السيارات؟ نفس القصة - يتم وضع الألواح على هيكل المرآب، وتقوم المشابك بما تفعله دائمًا: تثبيت كل شيء بإحكام.

يختلف BIPV قليلاً لأن الألواح هي في الواقع جزء من المبنى نفسه. لكن خمن ماذا؟ لا تزال بحاجة إلى المشابك. إنها ليست اختيارية.

وبصراحة، لا يهم حقًا إذا كنت تستخدم وحدات زجاجية مفردة أو مزدوجة الزجاج، مسطحة أو مائلة، فالمشابك الوسطى والمشابك الطرفية هي المادة اللاصقة التي تحافظ على المصفوفة بأكملها من الانهيار. بدونها، لن يكون لديك سوى كومة من الألواح السائبة.

لماذا تختار منتجاتنا؟

لن نبالغ في هذا الأمر، فشركة Xiamen Honor Energy تعمل في مجال التركيب الكهروضوئي منذ سنوات. نحن نعرف بالضبط أين تسوء الأمور في تركيب الطاقة الشمسية. قد تكون المشابك صغيرة، لكنها تفشل في كثير من الأحيان أكثر مما يتوقع الناس. البراغي السائبة، والمطاط القديم، والطلاء المؤكسد - يمكن لأي من هذه التفاصيل أن يعرض سلامة المجموعة بأكملها للخطر. ولهذا السبب لا نتهاون في استخدام المواد: الألومنيوم 6063-T5، والفولاذ المقاوم للصدأ 304، والمطاط EPDM - جميعها حلول مثبتة ومعايير الصناعة. الأنودة المناسبة تعني 20 عامًا من الخدمة الخارجية دون مشاكل. تغطي مواصفاتنا الغالبية العظمى من الألواح المتوفرة في السوق - بسمك يتراوح من 30 مم إلى 50 مم، وجميعها مغطاة بشكل أساسي. وإذا كنت بحاجة إلى أحجام مخصصة، فيمكننا القيام بذلك أيضًا. المشابك صغيرة. لكن لا تقلل من شأنهم. إذا كنت بحاجة إلى مشابك موثوقة لن تخذلك، فاتصل بنا.
