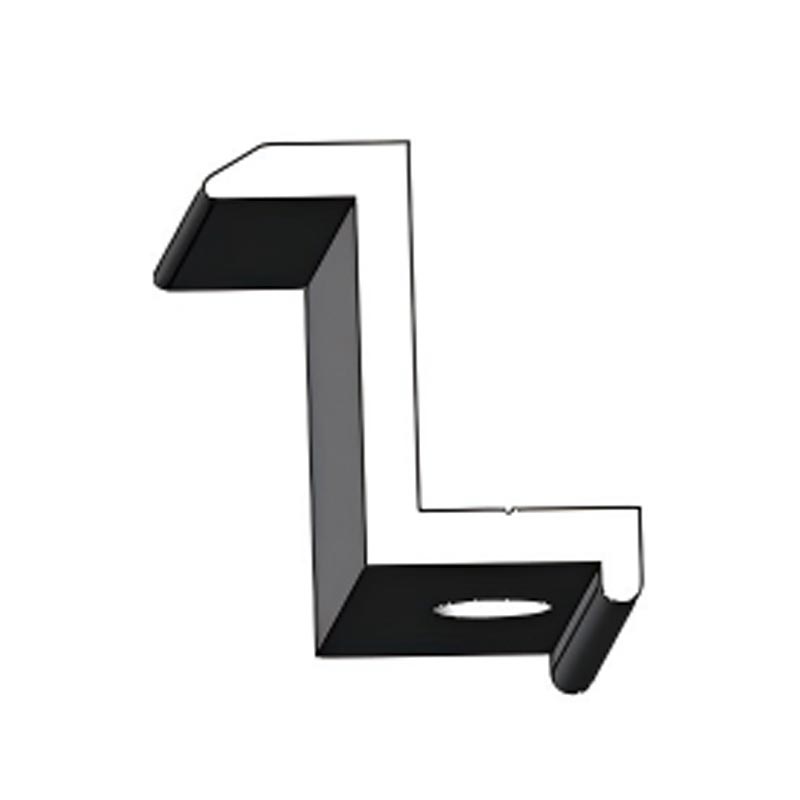

لا يوجد مثقاب نهاية للطاقة الشمسية 2

يعمل المشبك الطرفي الشمسي بدون حفر من خلال الجمع بين المشبك والمسامير لتأمين حواف الألواح الشمسية بإحكام دعم القضبان. يعمل هذا الإعداد على موازنة وزن الألواح نفسها بشكل فعال ويتعامل مع القوى الخارجية مثل الرياح وأحمال الثلوج.

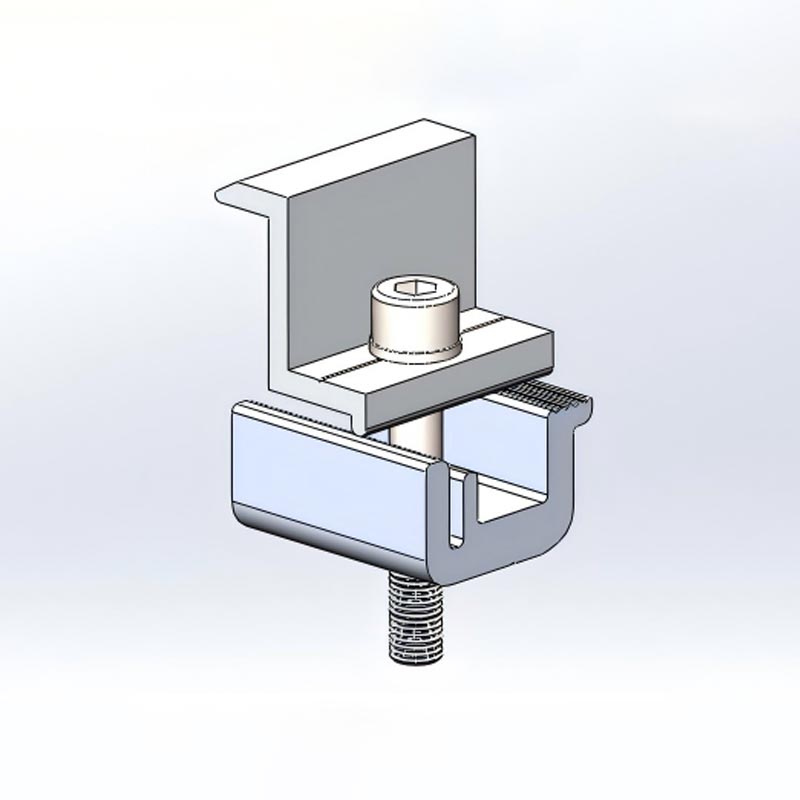

يتميز هذا التصميم المبتكر بتكامل هيكلي فريد يتم تثبيته بسلاسة على حافة الفولاذ الكربوني السكك الحديدية، وتشكيل مجموعة ميكانيكية آمنة ومغلقة. تم تصميم واجهة الاتصال بفتحة قابلة للتكيف، الذي يستوعب قضبانًا ذات سماكات مختلفة دون المساس بالاستقرار - وهي ميزة ميكانيكية رئيسية لذلك نظام. علاوة على ذلك، فإن المشبك الطرفي الشمسي بدون فتحات الحفر الملولبة الملولبة مسبقًا يتماشى بدقة مع البراغي القياسية، إزالة أي متطلبات لأجهزة إضافية وتبسيط عملية التثبيت بشكل كبير.

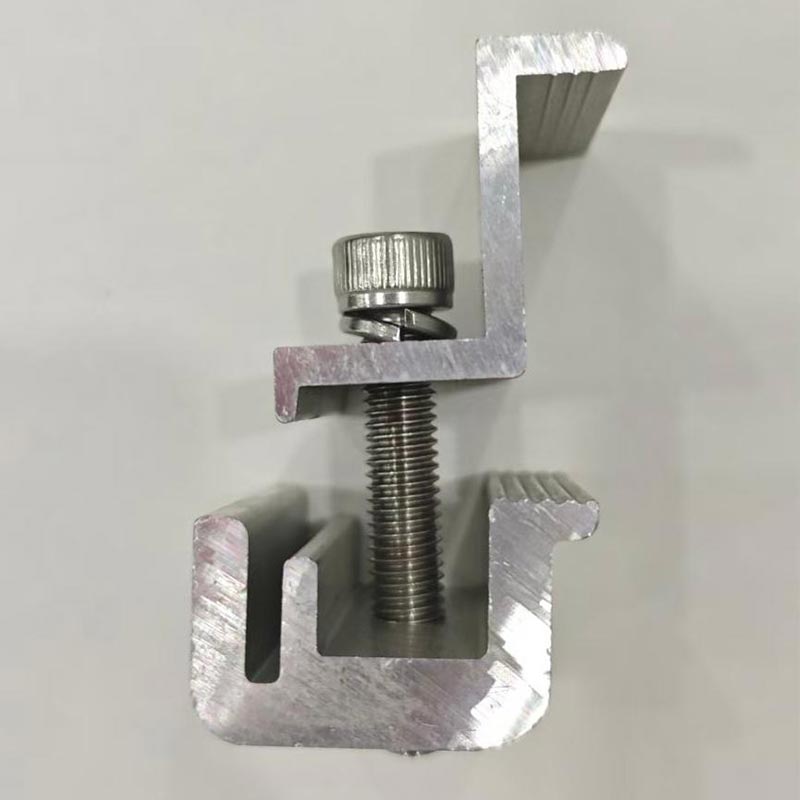

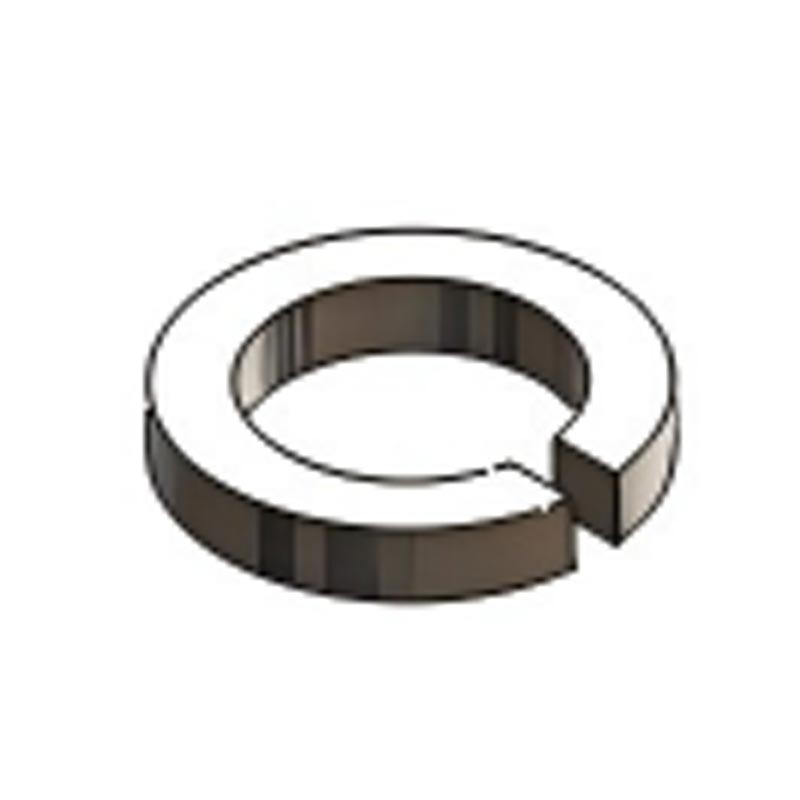

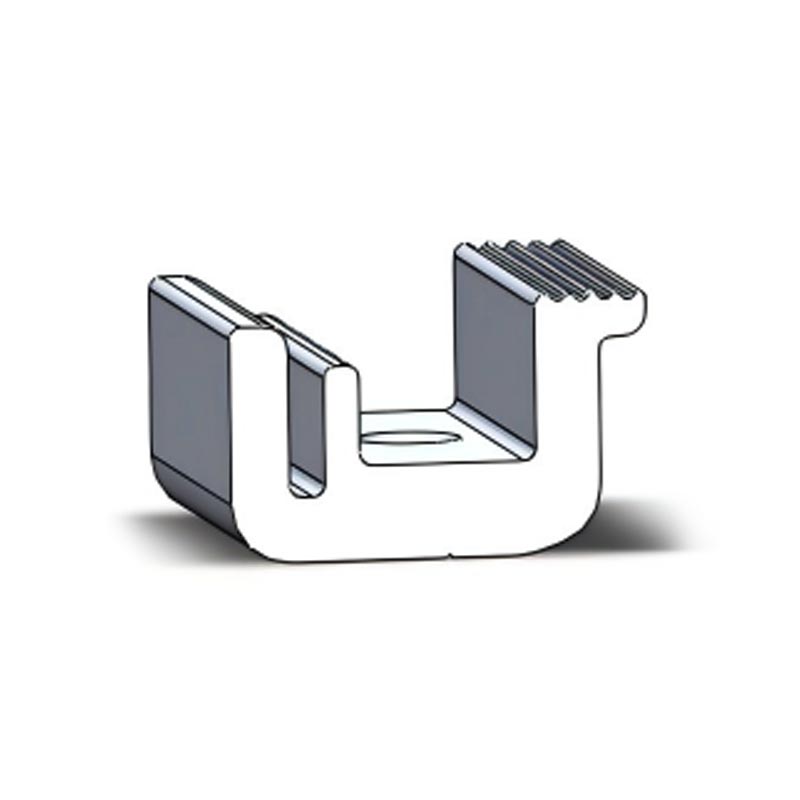

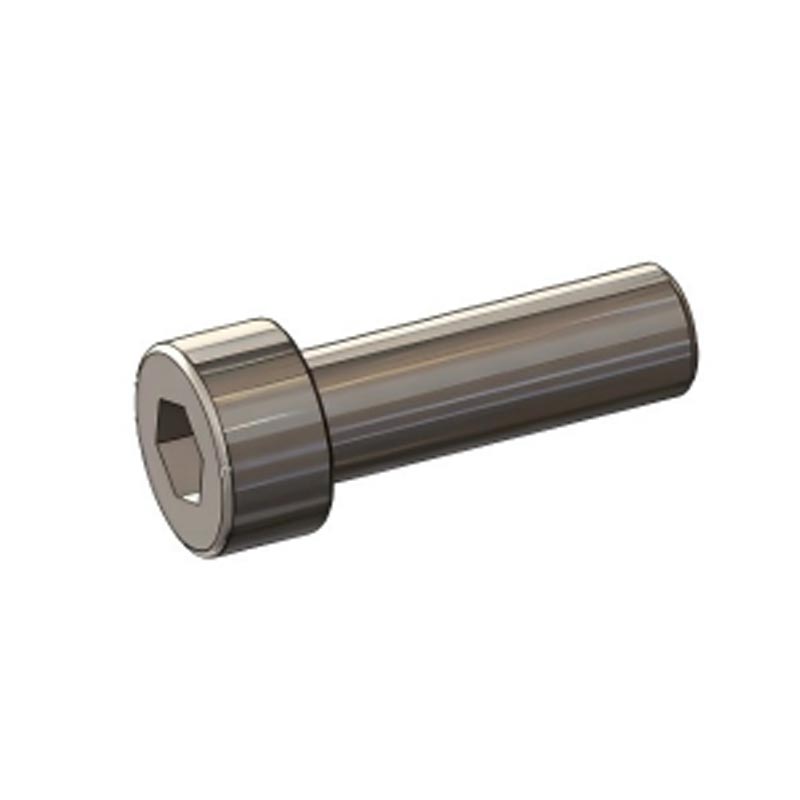

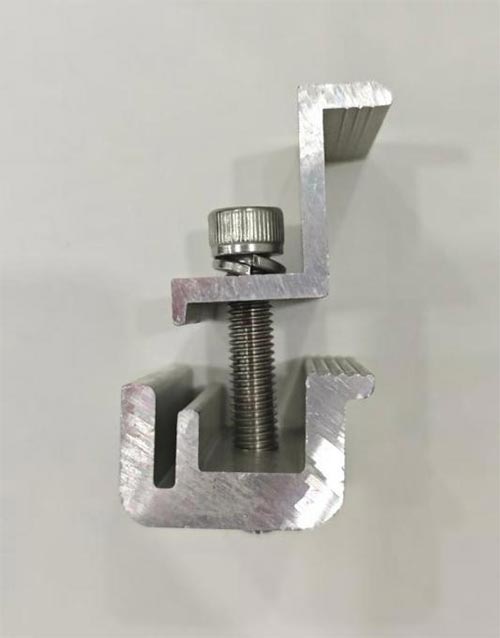

يتكون المشبك النهائي الكامل بدون مجموعة الحفر عادةً من أربعة مكونات: لوحة المشبك الطرفي، والقفل الكتلة والمسمار وغسالة الزنبرك. هذه الأجزاء الأربعة وحدها كافية لتثبيت اللوحة بشكل آمن على المسار. كما أن الحد الأدنى لعدد المكونات يجعل التثبيت أكثر ملاءمة. نقوم عادةً بتسليم هذه الوحدة بأكملها جاهز للاستخدام، لذلك يحتاج العمال فقط إلى وضعه بشكل صحيح وتأمين المسمار أثناء الإعداد.

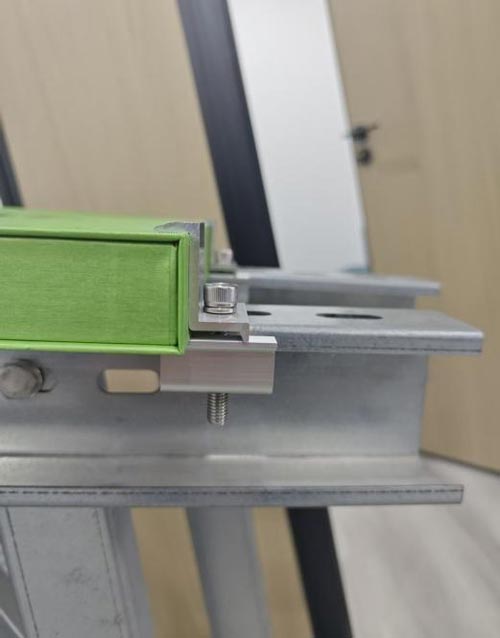

تدعم هذه الطريقة السكة بذكاء دون تغيير مباشر. لا يتم ربط مشبك طرف الحفر فقط بشفة السكك الحديدية، ومنع أي اختراق في قلب السكك الحديدية أثناء استخدام المشبك النهائي. وهذا يحمي المتانة الأصلية للسكك الحديدية ويدعم التثبيت المرن. يتيح التصميم إمكانية إعادة الضبط بسهولة، مما يلغي الحاجة إلى براغي دقيقة محاذاة. إذا لم يكن الموضع الأول دقيقًا، فيمكن نقل القطعة إلى مكانها دون تفكيك أي شيء أو إجراء إصلاحات.

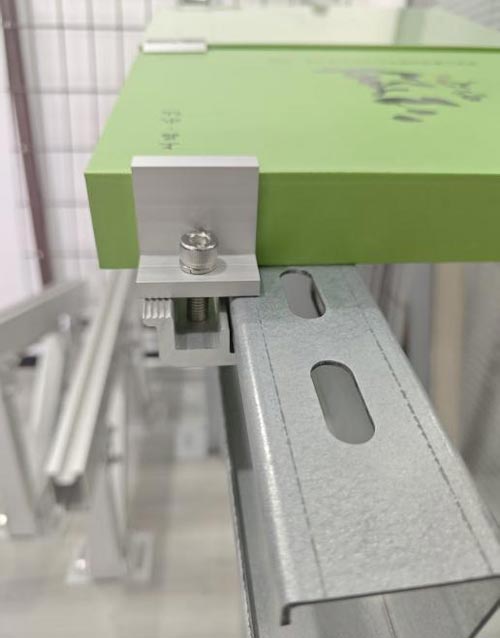

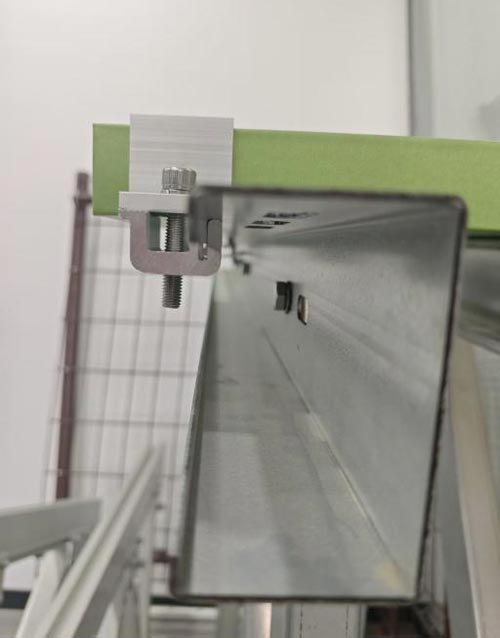

على الرغم من أن المشبك الطرفي للوحة الشمسية المثقاب قد لا يبدو نموذجيًا، إلا أن إعداد المشبك النهائي هذا مستقر جدًا. لوحة ثابتة مدمجة يعمل الجانب واللوحة معًا مثل القطع المتشابكة، ويتقاسمان الحمل - كل واحدة منها تدعم وتدعمها أخرى في نفس الوقت. في الأسفل، توجد آلية تثبيت تمسك المسار بإحكام، مما يضمن تثبيت التجميع بالكامل بشكل آمن مقفلة معًا من اللوحة إلى السكة.
