الصلب السكك الحديدية الشمسية المشبك

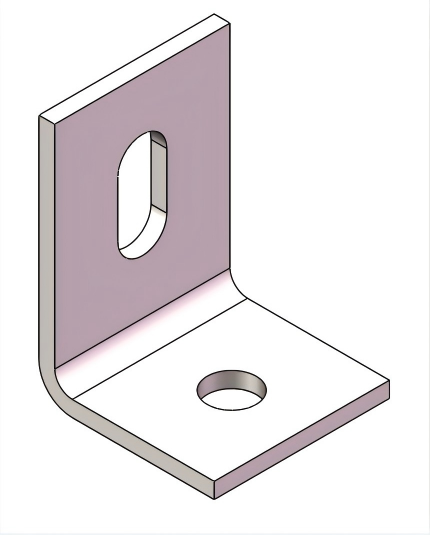

يمكن للعملاء الجدد القدوم إلى المصنع لتخصيص منتجاتهم. يعد Steel Solar Rail Clamp في أنظمة تركيب الطاقة الشمسية عنصر توصيل بسيط ولكنه مهم للغاية. شكلها النموذجي هو شكل حرف L قوي قائم الزاوية، ملفوف بدقة أو مشكل على البارد من الفولاذ عالي الجودة. يحقق تصميم المقطع العرضي توازنًا بين قدرة التحمل الميكانيكية وكفاءة المواد. يوفر هذا الهيكل الفريد ذو الزاوية اليمنى صلابة انحناء مزدوجة الاتجاه. يتم تثبيت أحد الطرفين بشكل آمن على العارضة الرئيسية من خلال ثقوب محفورة مسبقًا، بينما يدعم الطرف الآخر بشكل ثابت السكة الطولية التي تحمل الوحدات الكهروضوئية.

التثبيت والاستخدام

عادةً ما يكون موضع تركيب Solar Steel Rail Clamp بين العارضة الطولية للقوس المثبت مسبقًا والسكك الحديدية، مما يعني أنه يعمل على تأمين السكة إلى العارضة الطولية. لذلك، يجب أن تحتوي كل شريحة مثبتة مسبقًا على اثنين على الأقل من هذه المكونات، مع اعتماد العدد الدقيق على عدد القضبان الموجودة على الحامل الفردي المثبت مسبقًا. عندما يتم تركيب اللوحة عموديًا، عادةً ما يتم استخدام أربعة؛ عند تركيبها أفقيًا، عادةً ما يتم استخدام أربعة أو خمسة.

عملية تركيب Solar Steel Racking Clamp واضحة ومباشرة. تشتمل جميع المكونات المطلوبة على الدعامة نفسها ومسامير M10*30. الأداة الوحيدة المطلوبة هي مفك البراغي. للتثبيت، ضع الدعامة أولاً على العارضة الطولية ثم ضع البراغي، لكن لا تقم بربطها بعد. بعد ذلك، ضع السكة بجانب الدعامة وقم بمحاذاتها مع الفتحات. ملاحظة: يجب وضع دعامتين على الأقل قبل تثبيت السكة. وأخيرا، قم بربط البراغي لإكمال التثبيت.

ملحوظة:

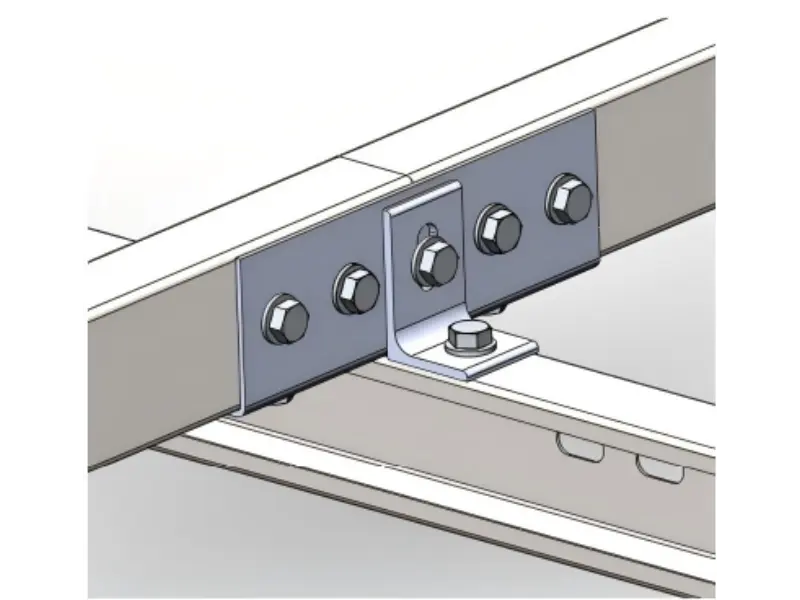

على الرغم من أن عملية تركيب Steel Solar Racking Clamp واضحة ومباشرة، إلا أن قسمًا واحدًا يتطلب اهتمامًا خاصًا: تركيب المصفوفتين الأولى والأخيرة. عند تثبيت هاتين المصفوفتين، يتم تركيبهما عادةً عند نقاط اتصال السكة. وهذا يعني أنه يجب تركيبها مع موصلات السكة، مما يستلزم إضافة طبقة إضافية لتثبيتها واستخدام براغي أطول.
