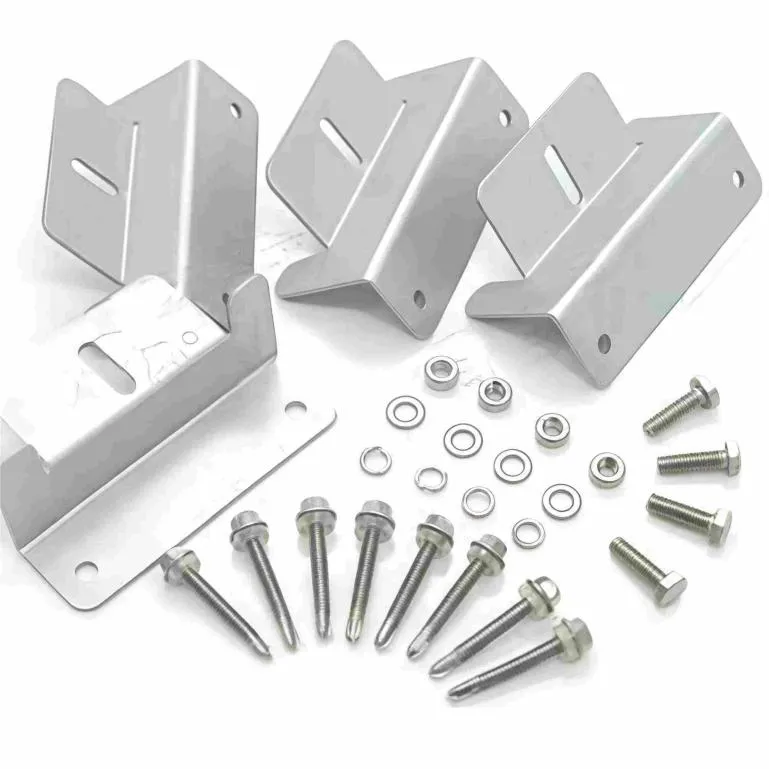

قوس Z لتركيب الألواح الشمسية
تم تصميم دعامة الألواح الشمسية المصنوعة من الألومنيوم Xiamen Energy Z-Bracket للمشتريات بالجملة لتركيب الطاقة الشمسية الخالية من السكك الحديدية على المركبات الترفيهية وحاويات الشحن والهياكل المتنقلة ذات الأسطح المسطحة. تتيح الدعامة خفيفة الوزن المصنوعة من الألومنيوم على شكل حرف Z إمكانية التثبيت المباشر للسقف مع توفير مساحة لتوجيه الكابلات وتهوية اللوحة. تتوفر السماكة المخصصة وتباعد الفتحات والأبعاد لمشاريع الطاقة الشمسية المختلفة.

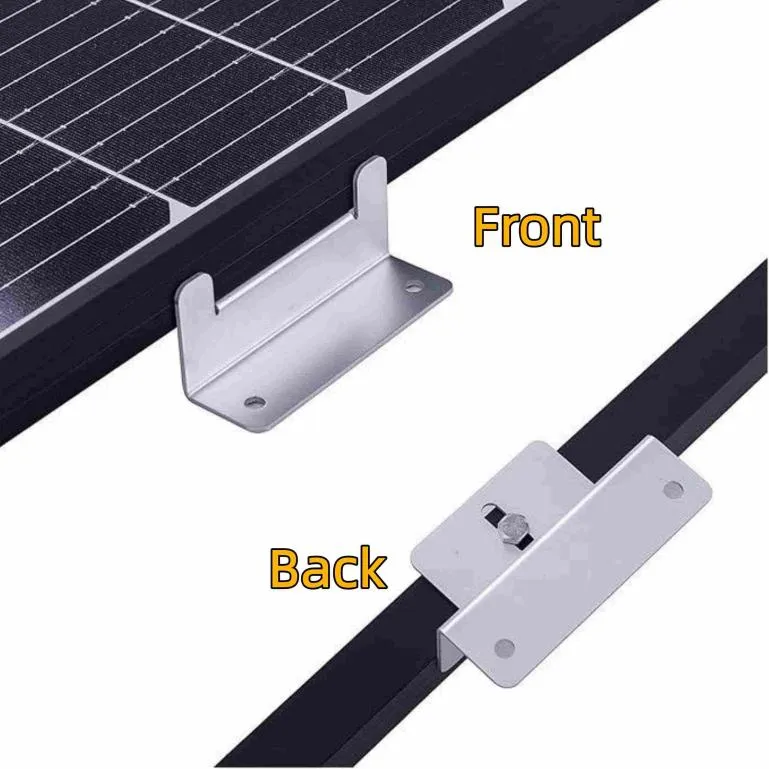

تدعم دعامة الألواح الشمسية المصنوعة من الألومنيوم ذات دعامة Z من Xiamen Honor Energy التخصيص والبيع بالجملة. على عكس التركيب الشائع القائم على السكك الحديدية، يتم تثبيت هذه الدعامة الكهروضوئية مباشرةً على سطح عربة سكن متنقلة أو حاوية شحن. يخلق الهيكل على شكل Z فجوة بين اللوحة وسطح السقف لتوجيه الكابل وتبديد الحرارة. أثناء التثبيت، تمر البراغي أو البراغي ذاتية اللولبة عبر الفتحات السفلية ويتم تثبيتها مباشرة على سطح السيارة أو الحاوية - ولا حاجة إلى قضبان تثبيت. بالنسبة للمركبات الترفيهية والحاويات ذات الأسطح المسطحة وسعة التحميل المحدودة، تقلل هذه الطريقة من عدد الأجزاء والوزن الإجمالي. مناسبة لمركبي الطاقة الشمسية وورش التحويل التي تتطلع إلى شراء حل تركيب خالي من السكك الحديدية.
طلب

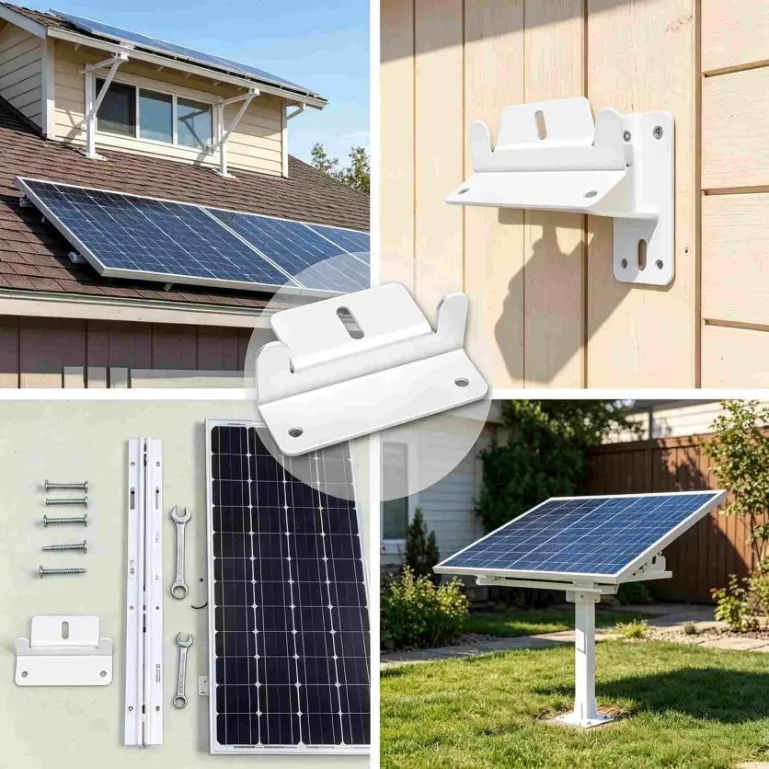

l أسطح المركبات الترفيهية: مثبتة مباشرة على السطح المسطح لتشغيل الأنظمة الداخلية.
l أسطح حاويات الشحن: لمنازل الحاويات أو وحدات تخزين الطاقة المتنقلة.
l المركبات الخاصة: عربات التخييم، والمركبات الهندسية، وما إلى ذلك.
ل المباني المؤقتة: المنازل الجاهزة، وأكشاك الحراسة، وغيرها من تجهيزات الطاقة الشمسية ذات الأسطح المسطحة.
المعلمات التقنية
|
غرض |
مواصفة |
|
مادة |
سبائك الألومنيوم |
|
المعالجة السطحية |
بأكسيد / مسحوق المغلفة (اختياري) |
|
شكل |
جزء منحني على شكل حرف Z |
|
سمك مشترك |
2.0 مم، 2.5 مم، 3.0 مم (قابل للتخصيص) |
|
توافق اللوحة |
إطارات الألواح الشمسية القياسية (30 مم، 35 مم، إلخ.) |
|
طريقة التركيب |
مسامير أو براغي ذاتية التنصت مثبتة مباشرة على سطح RV / الحاوية |
|
سطح التركيب |
سقف معدني مسطح (لا حاجة للقضبان) |
|
الثقوب |
فتحات سفلية مثقوبة مسبقًا، وتباعد قابل للتخصيص |
|
تخليص اللوحة |
شكل Z يخلق مساحة طبيعية للكابلات وتبديد الحرارة |
|
التخصيص |
الطول، تباعد الثقب، السُمك، الزاوية لكل رسم |
|
التعبئة والتغليف |
كرتون / منصة نقالة (حسب كمية الطلب) |
التعليمات
1. يتم تثبيت دعامة Z هذه مباشرةً على سقف عربة سكن متنقلة. كيف تتعامل مع العزل المائي؟
القوس نفسه ليس مقاومًا للماء. أثناء التثبيت، ضع مادة مانعة للتسرب (مثل البوتيل أو السيليكون) حول فتحات المسامير قبل إدخال البراغي. ويوصى أيضًا بإضافة حشية مقاومة للماء أو شريط بين قاعدة الحامل وسطح السقف، حتى لا تتسرب مياه الأمطار من خلال الفتحات. إذا كان سقف RV مصنوعًا من الألياف الزجاجية أو المعدن، فقم بتنظيف السطح جيدًا قبل وضع المادة المانعة للتسرب للحصول على التصاق أفضل.
2. بدون القضبان، هل التثبيت المباشر على سطح الحاوية قوي بما فيه الكفاية؟
تعتمد سعة الحمولة على شيئين: سمك والمادة المستخدمة في سقف الحاوية، وطريقة التثبيت. بالنسبة للحاويات الفولاذية القياسية، يكون سمك لوحة السقف عادةً من 1.6 مم إلى 2.0 مم. يعد استخدام البراغي ذاتية اللولبة مع مادة مانعة للتسرب، جنبًا إلى جنب مع توزيع القوة متعدد النقاط للدعامة Z، كافيًا بشكل عام للألواح الشمسية ذات الحجم القياسي. بالنسبة للأسقف المصنوعة من الألومنيوم أو الألياف الزجاجية، تحقق من سمك اللوحة أولاً. إذا لزم الأمر، قم بإضافة لوحة دعم بالداخل أو استخدم صواميل البرشام لمنع البراغي من الانسحاب.
3. ماذا لو لم يكن سقف عربة سكن متنقلة أو سقف الحاوية مسطحًا تمامًا؟
عادة ما يكون التفاوت الطفيف أمرًا جيدًا. تحتوي قاعدة القوس على شكل Z على سطح تلامس يمكن أن يظل متدفقًا بعد تشديده. ومع ذلك، إذا كان السقف به منحنى ملحوظ أو بقع غير مستوية، فمن الأفضل إضافة حشوات أسفل قاعدة الدعامة، أو اختيار دعامة ألومنيوم أكثر سمكًا (على سبيل المثال، 3.0 مم) لتقليل الضغط غير المتساوي على اللوحة بعد التثبيت. قبل الحفر، ضع الدعامة على السطح للتحقق من ملاءمتها.
الكلمات الساخنة: دعامة الألواح الشمسية المصنوعة من الألومنيوم على شكل Z، دعامة تثبيت PV، ملحقات تركيب الألواح الشمسية
